Damit bilden Bodeninstallationssysteme die infrastrukturelle Grundlage für moderne Bürokonzepte, flexible Arbeitsumgebungen und multifunktionale Flächennutzungen. Gleichzeitig steigt mit dieser Integration die planerische Komplexität: Bodeninstallationssysteme sind eng mit anderen Gewerken verzahnt und erfordern eine frühzeitige, präzise Abstimmung.
Systemlösungen und neue Ansätze in der Praxis

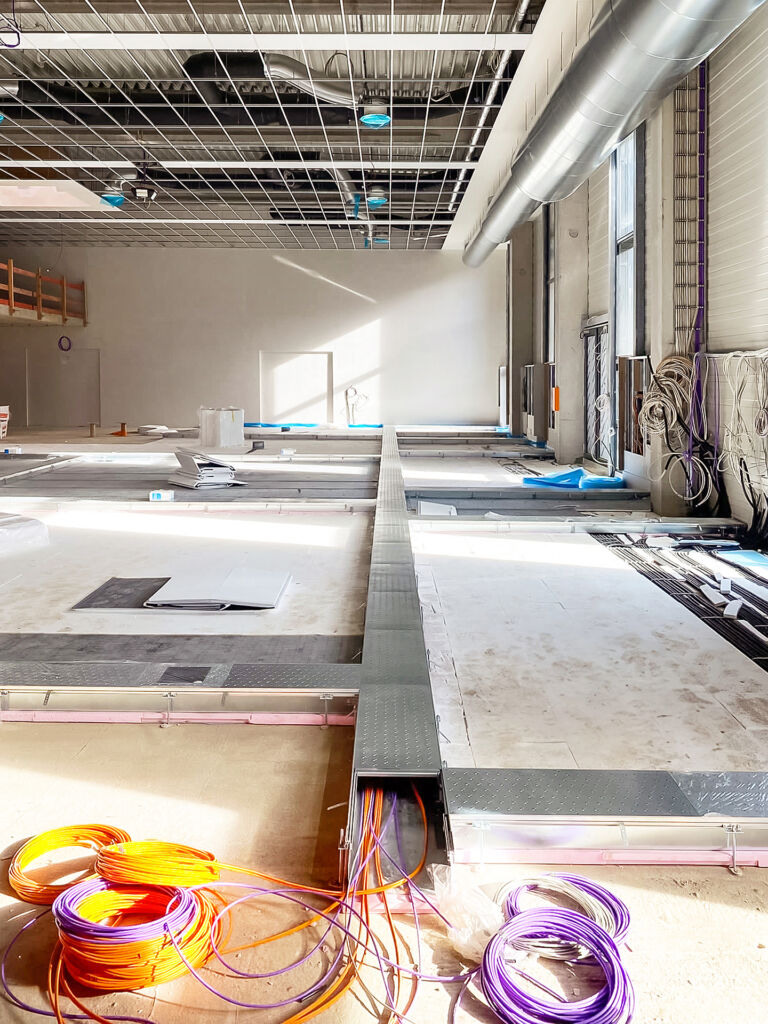

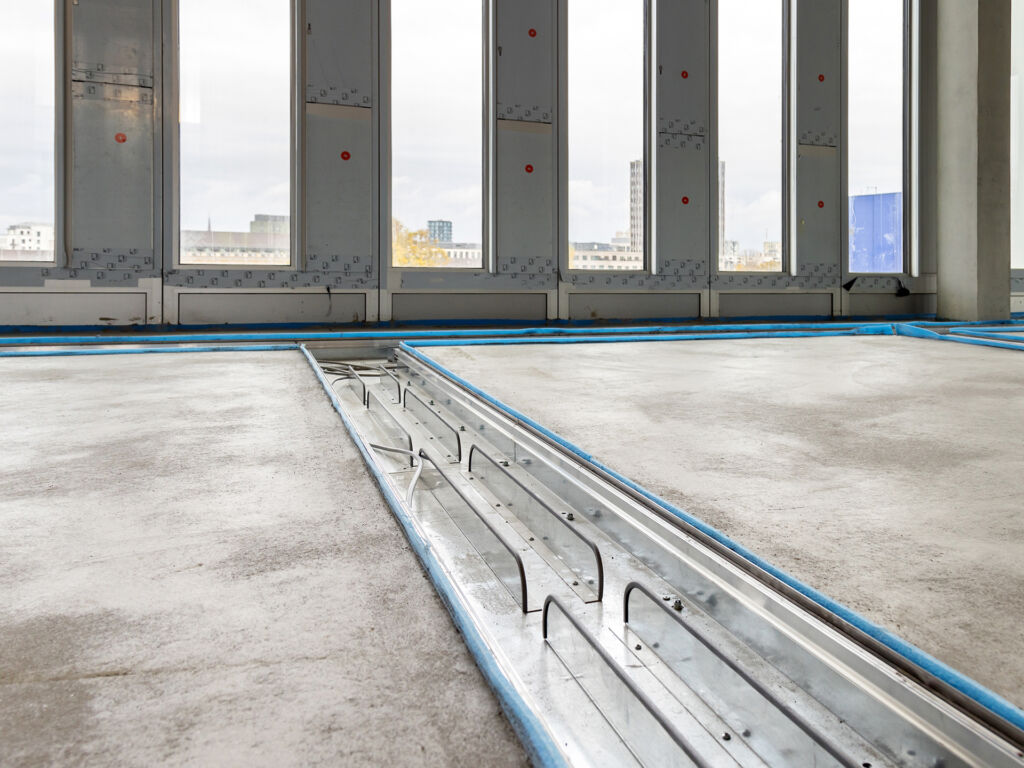

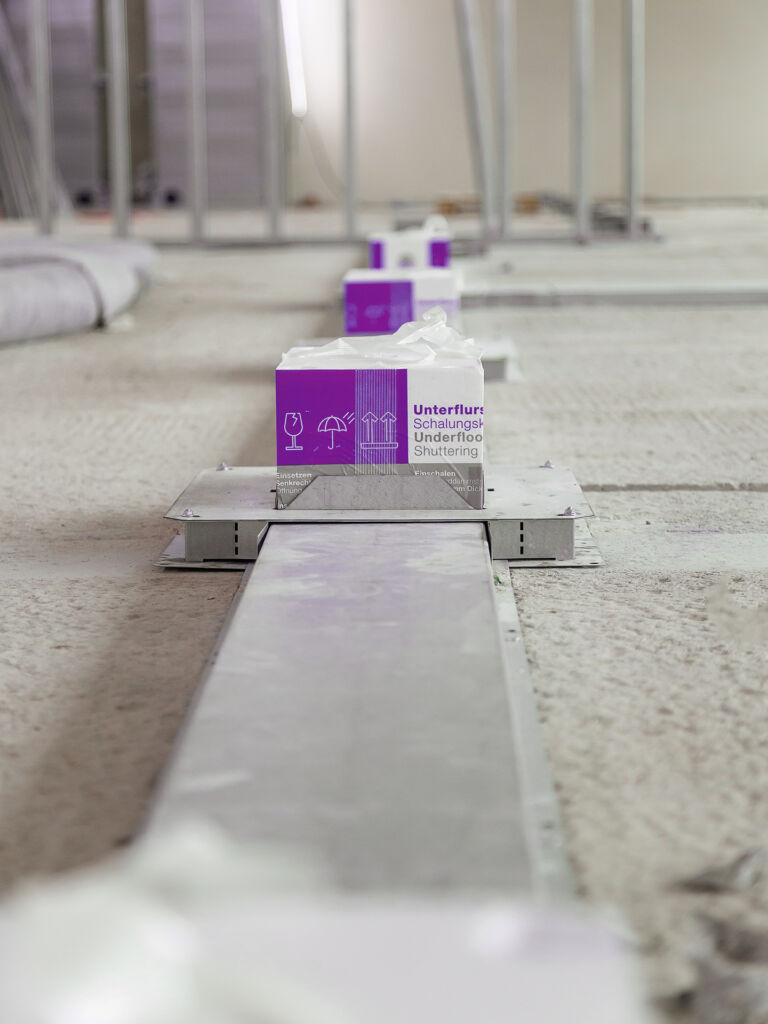

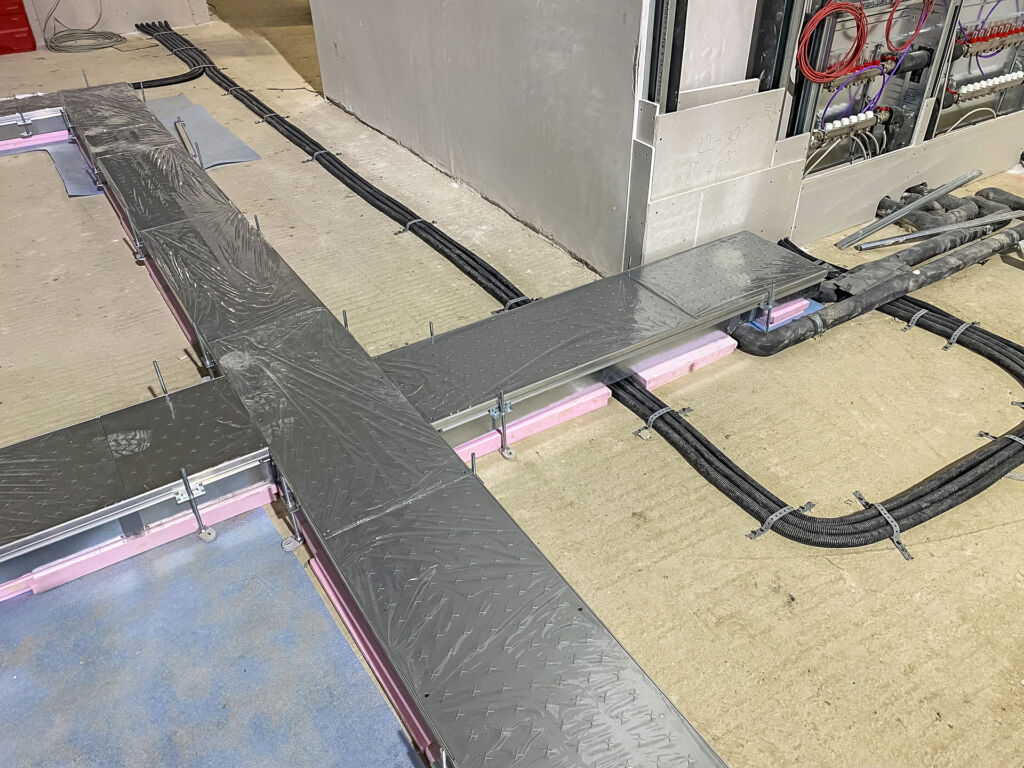

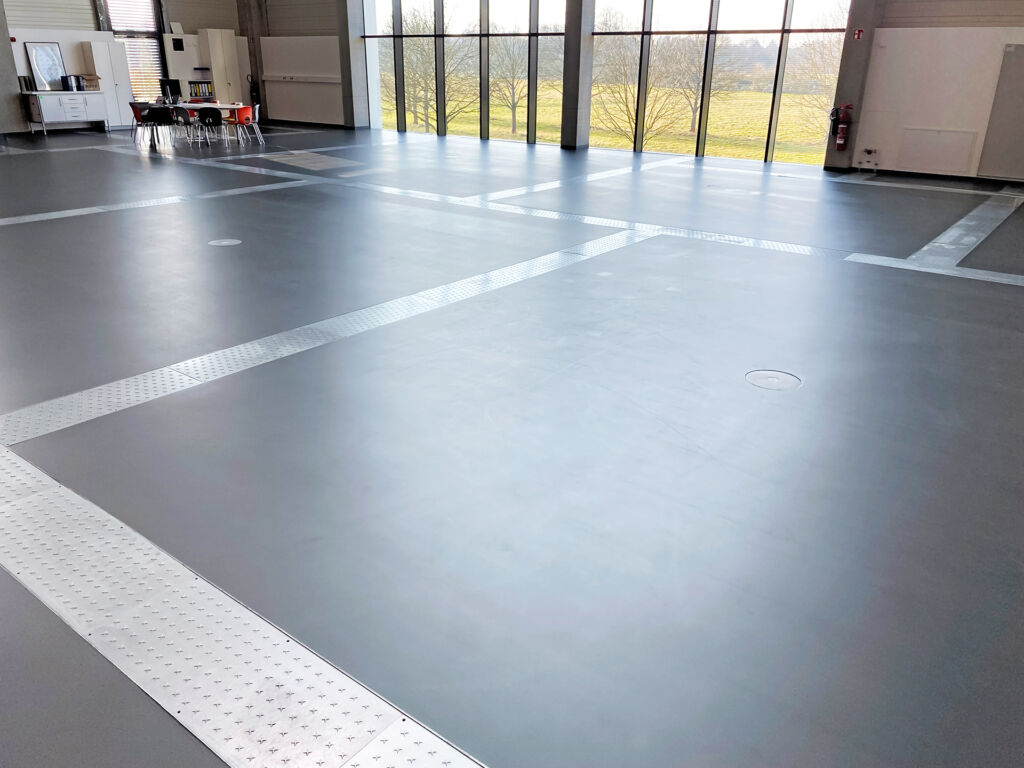

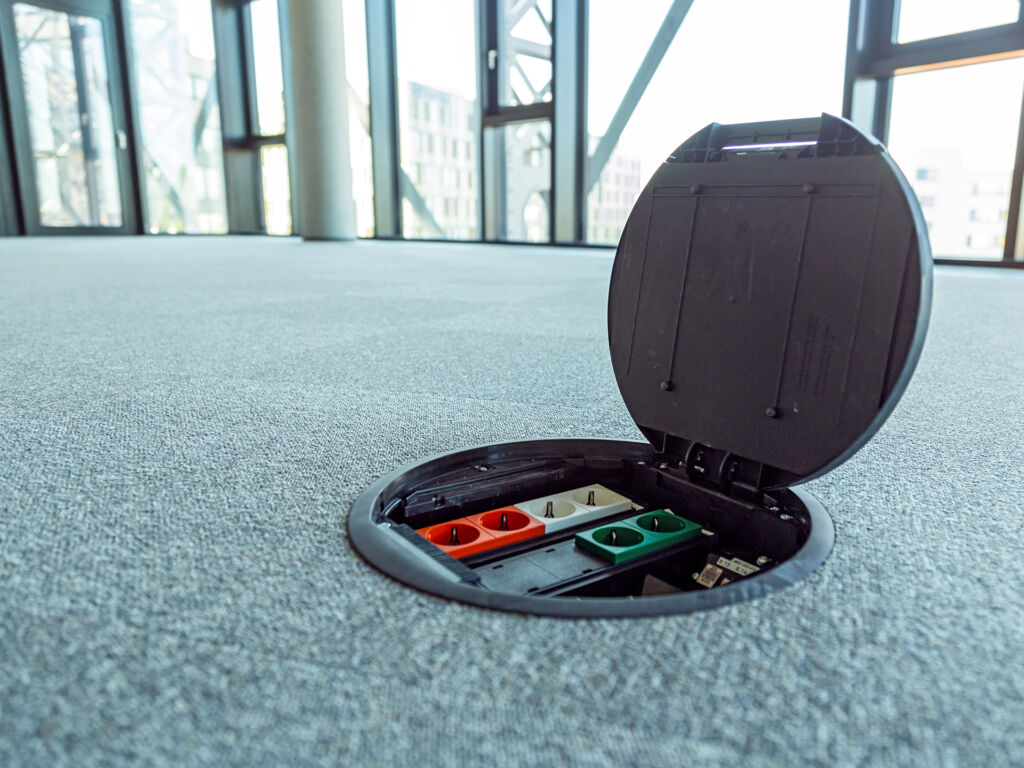

Je nach Nutzungsszenario stehen unterschiedliche Systemvarianten zur Verfügung. Klassische Lösungen reichen von estrichüberdeckten und estrichbündigen Kanalsystemen bis hin zu Doppel- und Hohlböden mit integrierten Einbaueinheiten. Ergänzt werden diese durch Bodentanks und Gerätebecher für definierte Anschlusspunkte.
Zunehmend gewinnen jedoch Systeme an Bedeutung, die bereits im Rohbau neue Effizienzpotenziale erschließen. Ein Beispiel hierfür ist das Kanalsystem UKO von PohlCon. Das Besondere: Mit UKO lassen sich Leitungen bereits vor dem Estricheinbau strukturiert in die Kanalzüge einlegen. Der Kanaldeckel bleibt während der Rohbauphase zugänglich und kann jederzeit geöffnet werden. Dadurch können Arbeitsschritte zeitlich nach vorne verschoben werden, was Vorteile für den Bauablauf mit sich bringen kann.
In der Praxis bedeutet das:
- Vereinfachte Koordination zwischen Elektro- und Estrichgewerk
- Bündelung von Montageprozessen
- Reduzierung von Schnittstellenproblemen
- Beschleunigung des Baufortschritts
Gerade bei Projekten mit engen Zeitfenstern oder hoher technischer Dichte bietet dieser Ansatz einen Mehrwert.
Typische Konfliktfelder frühzeitig entschärfen
Die Integration von Bodeninstallationssystemen bringt eine Reihe klassischer Planungskonflikte mit sich. Dazu zählen insbesondere: Struktur statt Aufwand: Die Gira Türkommunikation IP unterstützt Elektrofachbetriebe mit zentraler Projektierung, schneller Inbetriebnahme und klaren Abläufen – für effiziente Projekte vom Einfamilienhaus bis zur großen Anlage. ‣ weiterlesen
Türkommunikation IP im Griff.
- Begrenzte Aufbauhöhen: Ab einer Estrichhöhe von etwa 70mm ist der Einbau in der Regel unkritisch. Bei geringeren Höhen sind Sonderlösungen erforderlich – hier ist eine frühzeitige Abstimmung entscheidend.
- Möblierung und Zugänglichkeit: Nur wenn Möblierungsplanung, Trassenführung und Revisionsöffnungen exakt aufeinander abgestimmt sind, lassen sich Arbeitsplätze optimal versorgen.
- Fußbodenheizung und Lüftung: Heizkreise und Lüftungssysteme müssen präzise um Bodentanks und Kanäle herum geplant werden – insbesondere bei estrichbündigen Lösungen oder Doppelböden.
- Brandschutz und Fluchtwege: Durchdringungen von Brandschutzwänden sowie die Platzierung in Verkehrs- und Rettungswegen unterliegen klaren regulatorischen Vorgaben und müssen frühzeitig berücksichtigt werden.
Diese Aspekte zeigen: Bodeninstallationen sind kein nachgelagerter Planungsschritt, sondern integraler Bestandteil der TGA-Konzeption.
Potenzialausgleich sicher integrieren
Ein oft unterschätzter Punkt ist der Schutzpotenzialausgleich. Metallische Komponenten wie Bodentanks, Einbaueinheiten oder Kanalsysteme müssen gemäß den Vorgaben der DIN VDE0100 eingebunden werden.
Systemlösungen von PohlCon bieten hierfür abgestimmtes Zubehör, das eine normgerechte und gleichzeitig montagefreundliche Umsetzung ermöglicht.
Digitale Planung reduziert Risiken
Mit der zunehmenden Nutzung von BIM- und CAD-Daten lassen sich potenzielle Kollisionen bereits in frühen Planungsphasen erkennen. Gerade bei komplexen Grundrissen oder hohen Anforderungen an Flexibilität entsteht dadurch ein Mehrwert. Mit dem neuen homeXpert® Server vereinfacht MDT den Einstieg in die KNX-Welt. Die Funklösung auf Basis von KNX RF+ ermöglicht Smart-Home-Nachrüstung ohne ETS-Kenntnisse oder bauliche Eingriffe. ‣ weiterlesen
Der neue MDT homeXpert®
Vorteile digital gestützter Planung:
- Früherkennung von Konflikten zwischen Gewerken
- Integration normativer Anforderungen (z.B. Brandschutz)
- Reduzierung von Nacharbeiten auf der Baustelle
- Verkürzung von Montagezeiten
- Höhere Ausführungssicherheit
Insbesondere Systeme wie UKO profitieren von dieser Planungstiefe, da ihre Stärken – etwa die frühzeitige Leitungsverlegung – nur bei sauber abgestimmten Prozessen voll zur Geltung kommen.
Planungsunterstützung als Erfolgsfaktor
Die Komplexität moderner Bauprojekte führt dazu, dass externe Planungsleistungen zunehmend an Bedeutung gewinnen. Hersteller wie PohlCon begleiten Projekte heute über die reine Produktlieferung hinaus.
Das Spektrum reicht von der frühen Konzeptberatung über die Bereitstellung von BIM-Daten bis hin zur Unterstützung bei Ausschreibung und Ausführung. Ziel ist es, Planer, Architekten und ausführende Unternehmen gleichermaßen zu entlasten – ohne die planerische Verantwortung zu ersetzen.
Fazit: Früh planen, effizient bauen
Bodeninstallationssysteme sind ein technisch anspruchsvolles Element moderner Gebäude. Die Vielzahl der beteiligten Gewerke, die engen räumlichen Bedingungen und strikte Anforderungen erfordern ein hohes Maß an planerischer Präzision.
Mit modular aufgebauten Produktlösungen und begleitenden Planungsleistungen – wie sie PohlCon anbietet – können TGA-Planer, Architekten und Ausführende gemeinsam sichere, flexible und zukunftsorientierte Systeme entwickeln. Eine frühzeitige Planung mit qualifizierter Unterstützung ist der Schlüssel zur wirtschaftlichen Umsetzung komplexer Bauvorhaben.
