Kombination von Überspannungsschutz und Sicherungsautomat
Der ABB OVR ZP+ bietet eine platzsparende und schnell installierte Lösung, indem der Überspannungsschutz für die elektrische Anlage und zugleich die Spannungsversorgung für das iMSys realisiert wird. Der Blitz- und Überspannungsschutz OVR ZP+ Typ 1+2+3 kombiniert den vorgeschriebenen Überspannungsschutz mit einem doppelten Spannungsabgriff für das iMSys samt Leitungsschutzschalter in einer Lösung. Dabei überwacht der LS den Spannungsabgriff. Die Ableiter versorgen das iMSys über einen im Überspannungsschutz integrierten, doppelten Spannungsabgriff werkzeuglos über Push-in-Kontakte direkt mit 230V. Die Baureihe OVR ZP+ bleibt dabei trotz der zusätzlichen Leistungen in der bisherigen Baubreite. Die Ableiter lassen sich z.B. passgenau und werkzeuglos zwischen zwei selektiven Hauptschaltern S750 auf das 40mm-Sammelschienensystem aufrasten; ihre Breite inklusive Leitungsschutzschalter beträgt drei Teilungseinheiten. Über eine mechanische und optische Funktionsanzeige kann der Nutzer zudem den aktuellen Status ablesen. Der OVR ZP+ Typ 1+2+3 erfüllt die DIN VDE 0100-443 zum Blitz- und Überspannungsschutz von elektrischen Anlagen ebenso wie die Anwendungsregel VDE-AR-N 4100.
ComfortLine Innenausbausystem Erleben Sie Licht in neuer, farbiger Vielfalt. Mit dem DALI Gateway Colour für KNX steuern Sie DALI-Leuchten zentral und flexibel, individuell und vielseitig, um das Wohlbefinden gezielt zu steigern und eine besondere Atmosphäre zu schaffen. ‣ weiterlesen
Intelligentes Lichtmanagement.

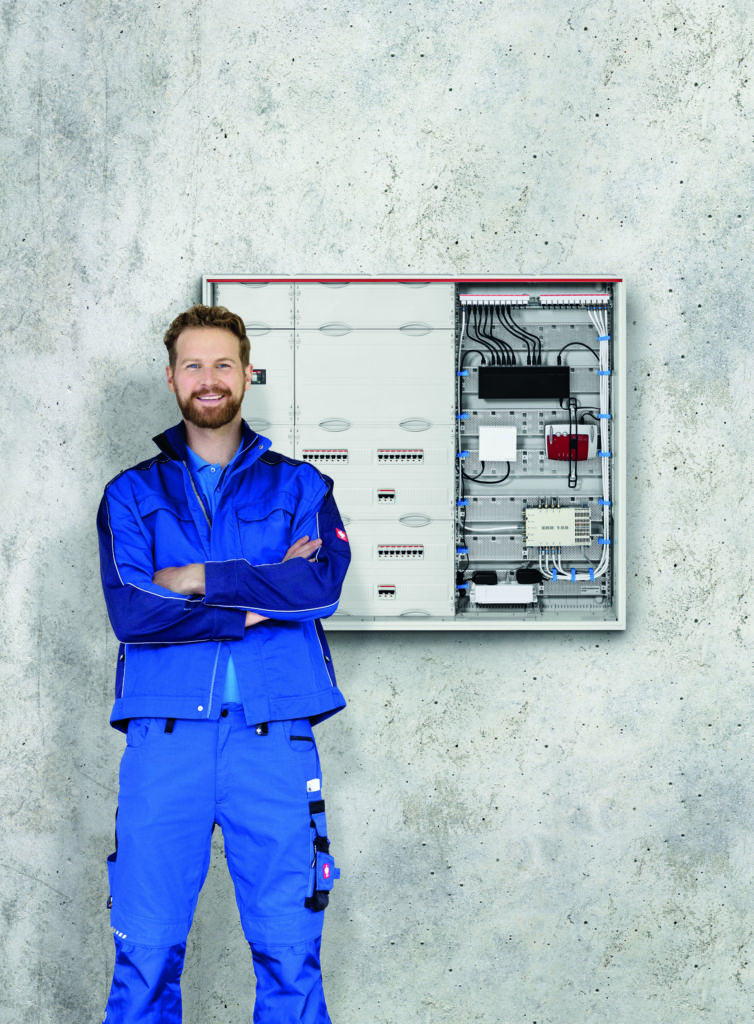

Mit dem ComfortLine Innenausbausystem bietet ABB Striebel & John eine neue Lösung für die Zählerschrankinstallation. Die Verkabelung wird mithilfe doppelt isolierter Patchkabel und RJ45-Doppelbuchsen beschleunigt. Das umständliche Auflegen der RJ45-Buchsen entfällt dadurch und es wird kein Schutzschlauch für das Patchkabel mehr benötigt. Für eine erleichterte Montage sorgen des Weiteren die Ausführung der Leitungen zur Spannungsversorgung als Mantelleitung sowie integrierte Verdrahtungskanäle für den optischen Kommunikationsadapter (OKK), Spannungsversorgung, Abschlusspunkt Zählerplatz (APZ) und zum Raum für Zusatzanwendungen (RfZ-Raum). Durch diese und weitere Neuerungen, wie Parkpositionen für Stecker im RfZ und APZ, kann die Montage- und Verdrahtungszeit bei intelligenten Messsystemen jetzt halbiert werden. Das ComfortLine Innenausbausystem beinhaltet außerdem ein neues Patchpanel zum Einbau von EDAT- und Keystone-Modulen. Die Hauptleitungsabzweigklemmen sind vollständig in der Zählertragplatte integriert. Die neue Klemmenanordnung erleichtert die Verdrahtung und der Elektroinstallateur hat mehr Platz im anlagenseitigen Anschlussraum (AAR). Zusätzlich kann er die Hutschiene mit wenigen Handgriffen lösen. Ihm steht dann eine 300mm hohe Fläche zur Verfügung, um die abgehenden Leitungen einfach anzuschließen. Die Zählertragplatte wurde so konstruiert, dass sich ein Kanal für die Leitungsführung dazwischen ausbildet, wenn Zählerfeld an Zählerfeld montiert wird.
