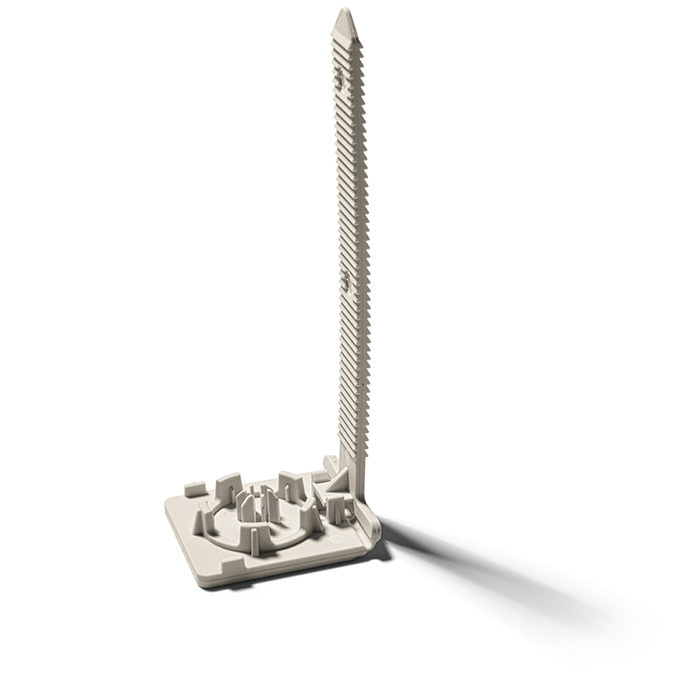

Die Schussgeometrie des Setzkopfs macht den Schusstraganker (STA) zu einem universell einsetzbaren Produkt, da die Montage mit allen handelsüblichen Setzgeräten kompatibel ist. Der STA bleibt dank dieser Technologie fest und sicher an seinem Platz und kann während der Installation nicht von der Maschine rutschen. Neben der Flexibilität bei der Werkzeugwahl, wird die Montagearbeit verkürzt: So ist nur ein Montagepunkt notwendig, während Lochbänder immer mindestens zwei Montagepunkte benötigen und zurechtgeschnitten werden müssen.
Rohre und Mantelleitungen

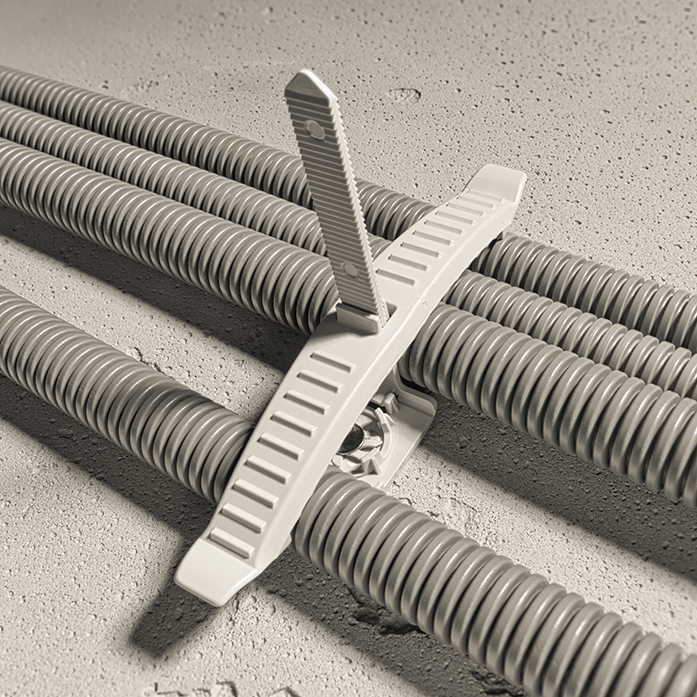

Ist der STA direkt an Boden oder Decke befestigt, muss nur noch der Trassenbügel TB von Schnabl aufgerastet werden. Darunter werden die angeordneten Wellrohre oder Mantelleitungen gespannt – zu jeder Zeit können weitere hinzugefügt oder entfernt werden, bei Bedarf kann der Trassenbügel einfach gelöst werden. Der lange Traganker ermöglicht zudem eine etagenweise Verlegung mit mehreren Trassenbügeln. Die gegebenenfalls überstehende Tragankerspitze lässt sich per Seitenschneider kürzen. „Die Kompatibilität mit führenden Herstellern von Setzgeräten war der finale Schritt, um die Effizienz und Flexibilität bei Elektroinstallationen zu maximieren“, erklärt Armin Schwarz, Prokurist und Verkaufsleiter Deutschland bei Schnabl Stecktechnik. Flexible KNX-Erweiterung ohne Verkabelung: Die RF+ Funkprodukte von MDT ermöglichen eine einfache Nachrüstung im Bestand, reduziert den Installationsaufwand und bietet energieeffizienten Betrieb mit langer Batterielaufzeit und KNX Secure. ‣ weiterlesen
MDT KNX RF+ Funkprodukte
Innovative Schussgeometrie
Die Konstruktion des Aufnahmepunkts macht den Schusstraganker zu einem Werkzeug für die effiziente und sichere Befestigungstechnik. Aus diesem Grund stattet Schnabl Stecktechnik all seine Schussprodukte mit der neuartigen Schussgeometrie aus. So auch den Bodensammelhalter BSH 45 für die Verlegung von bis zu 45 NYM-Mantelleitungen speziell in Hohlraum- oder Doppelboden. Er stellt eine effiziente Alternative zu Kabel- oder Gittertrassen dar und lässt sich schnell am Boden installieren: Wahlweise durch Bolzensetzung mit einem Nagel, Verschraubung oder mithilfe des Daumenstecknagels DSN des Herstellers. Letzterer erfordert keinen zusätzlichen Einsatz von Schrauben oder Dübeln, er wird durch den BSH ins Bohrloch gedrückt und hält dort sicher.
Starkstrom- und Datenleitungen
Der BSH 45 erlaubt eine klare Trennung von Starkstrom- und Datenleitungen, wobei spezielle Laschen die geordnete Bündelung mit Kabelbindern erleichtern. Dies minimiert Störeinflüsse auf Datenleitungen. Mehrere Bodensammelhalter können aneinandergereiht werden, um eine ordentliche und sichere Führung vieler Mantelleitungen zu ermöglichen. Der BSH 45 ist außerdem mit dem Euro-Clip EC von Schnabl kompatibel, was eine parallele Rohrleitungsverlegung auf dem Rohfußboden erlaubt.
