Das bestehende Gebäude wurde über rund zwei Jahre hinweg in mehreren Bauabschnitten umgebaut und Anfang 2023 fertiggestellt. Dabei entstand ein zusätzliches Obergeschoss, die bestehenden Gebäudeteile wurden modernisiert und alle Bereiche komplett mit KNX ausgestattet. Verantwortlich für die Umrüstung auf KNX war die Petric Elektrotechnik GmbH aus Waizenkirchen. Das Familienunternehmen wurde durch Empfehlungen und die Messe Light + Building auf die Touchpanels von Peaknx aufmerksam und setzte sie bei diesem Projekt erstmals ein. Sämtliche Verteilungen wurden im Rahmen der Modernisierung erneuert – vom Stromnetz bis zu den Koaxialkabeln – und insgesamt stolze 3000 bis 4000m Kabel verlegt. Die Installation der eigentlichen KNX-Komponenten war innerhalb von zwei bis drei Monaten abgeschlossen. Auch der Keller, in dem u.a. Heizung, Sauna, ein Hauswirtschaftsraum sowie ein Schlafzimmer untergebracht sind, wurde nachgerüstet. Teile des Kellers dienten der Familie während der Umbauphase sogar als provisorischer Wohn- und Schlafbereich. Später wurde die neue Raumaufteilung für die komplette Familie über alle Etagen neu gestaltet.
Die zentrale Steuerungseinheit

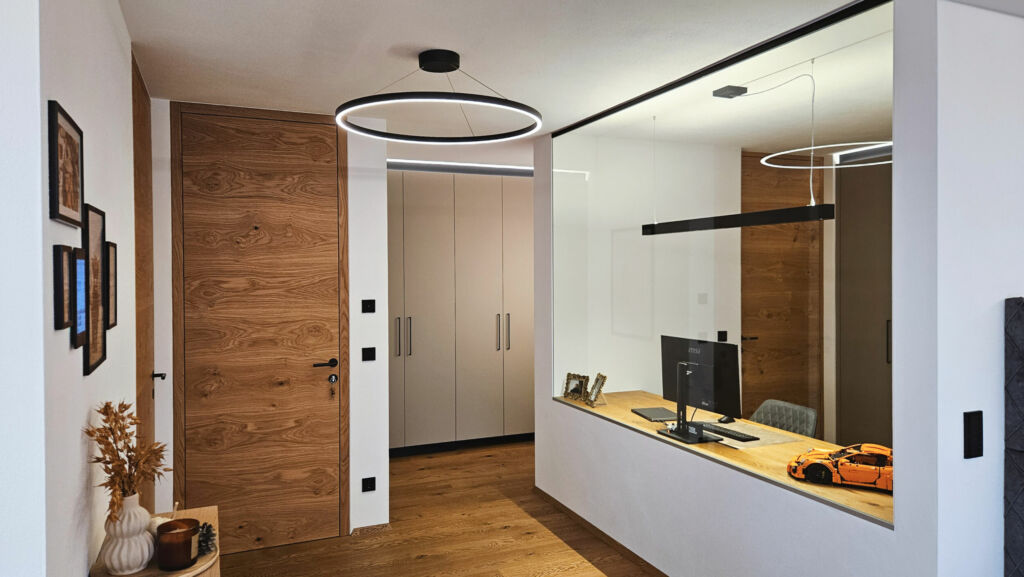

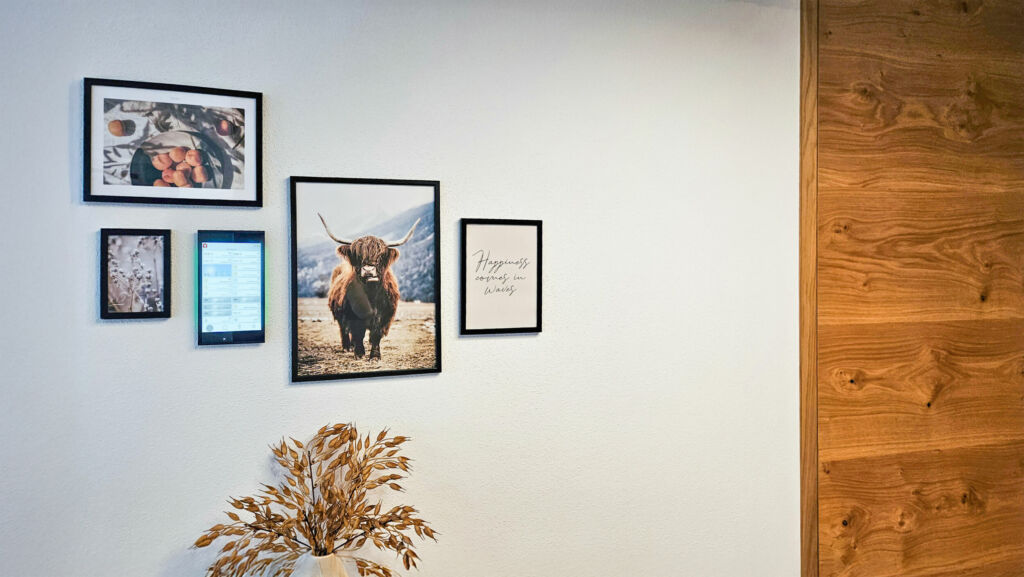

Das zentrale Steuerungselement im neuen Smart Home ist das Controlmicro, das zusammen mit der Visualisierungslösung Youvi Steuerungsaufgaben im gesamten Haus übernimmt. Im Alltag wird das Panel hauptsächlich für Einstellungen und als Gegensprechanlage genutzt, weitere Steuerungen nimmt die Familie vorwiegend über die Youvi-App vor. Von der Licht- und Beschattungssteuerung im Ober- und Untergeschoss über die Lüftungssteuerung bis hin zur Überwachung der Brandmeldeanlage deckt das Controlmicro mit der Youvi Software alle gewünschten Bereiche ab und sorgt bei der Familie für mehr Komfort und ein erhöhtes Sicherheitsgefühl. Auch die Multiroom-Steuerung mit Trivum ist integriert. Das Soundsystem wurde mit einer Bridge in die Visualisierung eingebunden und kann bei Bedarf über das entsprechende Widget eingesehen und nach Belieben bedient werden. Optisch fügt sich das Controlmicro in das schicke Wohnambiente des Hauses ein. Im Obergeschoss erstreckt sich ein Raumkonzept vom Eingangsbereich mit offenem Büro über den Wohn- und Essbereich bis hin zur Küche. Das kleine KNX-Touchpanel hängt mitten in einer Bildergalerie und ist mit seinen wechselnden Screensavern das i-Tüpfelchen unter den Bildern. Struktur statt Aufwand: Die Gira Türkommunikation IP unterstützt Elektrofachbetriebe mit zentraler Projektierung, schneller Inbetriebnahme und klaren Abläufen – für effiziente Projekte vom Einfamilienhaus bis zur großen Anlage. ‣ weiterlesen
Türkommunikation IP im Griff.
Wer hat geklingelt?
Das Panel selbst wird hauptsächlich als Türsprechanlage genutzt. Als Gegensprechanlage wurde eine Türstation von Doorbird installiert und über das ETS-Projekt in Youvi integriert. Mit der Anschaffung der Doorbird-Türstation entfielen die Kosten für eine separate Videogegensprechanlage und die Verwendung eines weiteren Panels. Die Haustür wird über einen KNX-Aktor, einen IP-Befehl, geschaltet und kann über Youvi geöffnet werden. Die Hausbewohner sehen über die Videoübertragung direkt in der Visualisierung, wer an der Tür geklingelt hat, und können die Haustür öffnen. Nach Abwesenheiten kann die Familie über das Controlmicro nachvollziehen, wer in der Zwischenzeit geklingelt hat. Denn während des Klingelns werden drei Bilder von der Kamera der Türstation aufgenommen und in der Galerie gespeichert.
Automatisierungen und Datenschutz
Ein Logikmodul sorgt für Komfort im neuen Smart Home. So wird die Beleuchtung in den Fluren und im WC-Bereich über die Präsenzschaltung je nach Tageszeit und Lichteinfall über drei Helligkeitsstufen geregelt. Auch der Flurbereich vor den Kinderzimmern ist mit einer speziellen Logik versehen. Wenn die Kinder bei geöffneter Tür schlafen, wird bei Bewegung das Licht im Flur entsprechend gedimmt. Zusätzlich können die Bewegungsmelder bei Bedarf deaktiviert werden, z.B. wenn die Eltern nachts nach den Kindern sehen. Im Logikmodul wird auch die eingebundene Doorbird-Türstation genutzt, um z.B. während der Mittagsruhe das Klingeln am Panel stummzuschalten. Die Familie legt großen Wert auf Datenschutz und Sicherheit. Deshalb wird derzeit keine Sprachsteuerung im Haus eingesetzt. Zukünftig ist jedoch eine nicht-cloudbasierte Lösungen wie Aragon von ProKNX denkbar. Der Fernzugriff für den Integrator erfolgt über die Youvi-App rein über VPN und nicht über das Connect-Modul. Da sich der Integrator jedoch im Nachbarort befindet, kann er bei Bedarf schnell vorbeischauen. Mit dem neuen homeXpert® Server vereinfacht MDT den Einstieg in die KNX-Welt. Die Funklösung auf Basis von KNX RF+ ermöglicht Smart-Home-Nachrüstung ohne ETS-Kenntnisse oder bauliche Eingriffe. ‣ weiterlesen
Der neue MDT homeXpert®
Ausblick und Fazit
Der nächste Schritt im Smart Home ist die Integration eines Energiemonitorings. Die bestehende PV-Anlage und die Wärmepumpe sollen eingebunden werden, um die Energieeffizienz des Hauses zu steigern. Weitere Integrationen sind je nach Wunsch möglich. Das Projekt zeigt, wie sich bestehende Gebäude durch die moderne KNX-Technologie erfolgreich in zukunftsfähige Smart Homes aufrüsten lassen. Von der Neuverkabelung mit KNX bis zur Steuerungstechnologie mit dem Controlmicro inklusive Youvi wurden alle Anforderungen der Smart-Home-Bewohner an Komfort, Bedienbarkeit und Effizienz erfüllt.
