Vier Ladesäulen, 36 Wallboxen, 210 PV-Module: Mit einem modernisierten Firmenparkplatz ist EAB, Partner der Elevion Group im Rhein-Main-Gebiet, für die Mobilität der Zukunft gerüstet. Künftig soll vor dem Firmengebäude im hessischen Dietzenbach jedes Elektroauto einen Platz zum Laden finden. Die Nachfrage nach Ladepunkten ist in den vergangenen Jahren stark gestiegen – bei Mitarbeitenden und in der Geschäftsführung genauso wie beim Besuch. „Der neue Parkplatz ist unser Beitrag zur Mobilitätswende – und erfüllt gesetzliche Anforderungen des GEIG vollends“, sagt Marco Bickert, Prokurist und Mitglied der Geschäftsführung bei EAB. Mit Hilfe des Gebäude-Elektromobilitätsinfrastruktur-Gesetzes (GEIG) sollen bis 2030 eine Million öffentliche Ladepunkte entstehen. Es sieht vor, dass Nichtwohngebäude mit mindestens einem betriebsbereiten Ladepunkt ausgestattet sind. Zudem ist ab sieben Stellplätzen für jeden dritten Stellplatz eine Leitungsinfrastruktur vorzubereiten. Mit dem Umbau des Parkplatzes geht EAB noch weiter. Unterstützt wurde die Modernisierung durch Fränkische: Die Ladestelen und Elektroinstallationsrohre erfüllen alle Voraussetzungen für eine sichere Leitungsinfrastruktur.
Partnerschaftliches Pilotprojekt
„Als langjährige Partner sind wir in ständigem Austausch mit EAB und erfuhren so von den Plänen, Ladestelen zu installieren“, berichtet Florian Bürk, Vertriebsleiter Deutschland bei Fränkische Elektro Systeme. „Wir freuen uns, dass unser noch junges System eFlex gleich so viel Zuspruch gefunden hat. Gleichzeitig konnten wir durch das Projekt wertvolle Erfahrungen sammeln.“ Passend zu den örtlichen Gegebenheiten wurden vier eFlex-Stelen mit insgesamt acht Ladepunkten installiert. Fränkische hat mit den eFlex Stelen 2022 ein System auf den Markt gebracht, das sich mit den unterschiedlichsten Wallboxen kombinieren lässt. „Die Herstellerunabhängigkeit ist für den Planungsfortschritt ein großer Vorteil. Denn oft ist zu Beginn nicht klar, welche Wallboxen verfügbar sind oder zu den technischen Gegebenheiten passen“, so Bickert. Mit eFlex bleibt EAB flexibel: Möglich ist das mit den zugehörigen Adapterplatten, die speziell für gängige Wallboxen – in diesem Fall des Herstellers Mennekes – gefertigt sind. Eine Multi-Carrier-Platte ließe sich zudem individuell an andere Wallboxen anpassen. Ein weiterer Vorteil: Die Wallbox kann bei Bedarf ohne Weiteres ausgetauscht werden – die Stele bleibt. Erleben Sie Licht in neuer, farbiger Vielfalt. Mit dem DALI Gateway Colour für KNX steuern Sie DALI-Leuchten zentral und flexibel, individuell und vielseitig, um das Wohlbefinden gezielt zu steigern und eine besondere Atmosphäre zu schaffen. ‣ weiterlesen
Intelligentes Lichtmanagement.
Ein System für mehrere Situationen
Die Parkplätze der Geschäftsführung stattete EAB mit eFlex Stelen des Typs Advanced Top aus. Sie sind für nebeneinanderliegende Parkplätze geeignet und nehmen jeweils zwei Wallboxen auf. Die Platzierung im 45°-Winkel erleichtert das Ladekabel-Handling. Für die gegenüberliegenden Besucherstellplätze war dagegen eFlex Basic II Top – ebenfalls für jeweils zwei Wallboxen – die passende Wahl. Dass für verschiedene Parkplatzsituationen die passende Stele zur Verfügung steht, habe die Planungen deutlich vereinfacht, so Bickert. Um die Wallboxen vor Witterungseinflüssen zu schützen und die Stelen gut sichtbar zu machen, entschied sich EAB bei beiden Modellen für die Top-Variante mit Dach, Beleuchtung und Dämmerungssensor.
Stecksystem vereinfacht Montage
Innerhalb von eineinhalb Stunden errichteten die Monteure insgesamt vier eFlex-Stelen und schlossen sie an die erdverlegten Elektroinstallationsrohre an. Mit wenigen Handgriffen lassen sich die einzelnen Elemente aus langlebigem, pulverbeschichtetem Stahlblech zusammenstecken. „Die raue Oberfläche des Betonfundaments erschwerte die Installation ein wenig, was aber für uns und Fränkische ein wichtiges Learning war. Bei künftigen Ladestelen würden wir mit dem zum eFlex-System gehörenden Kunststofffundament von Langmatz arbeiten“, so der Prokurist.
Sichere Leitungsinfrastruktur

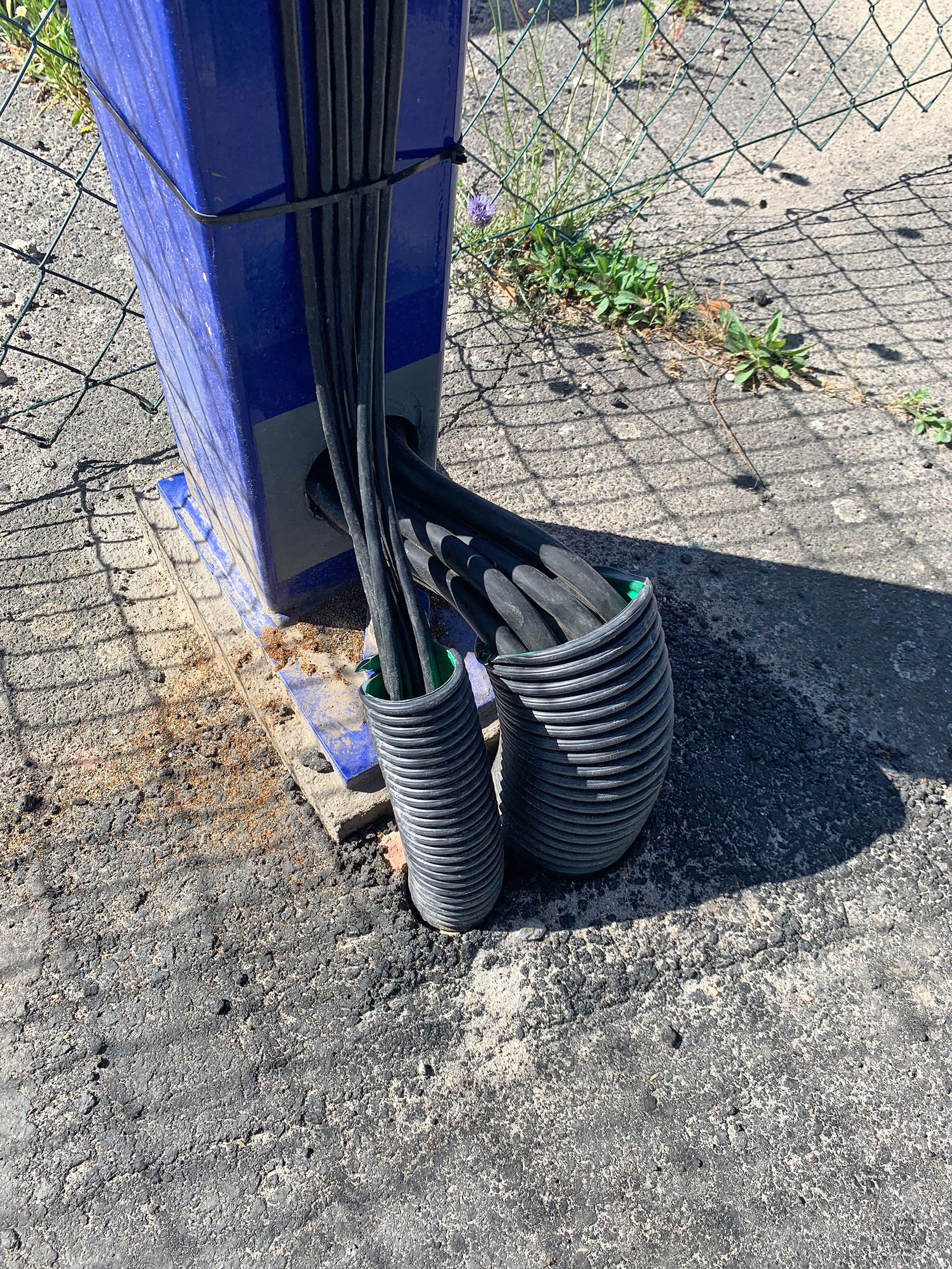

Neben den Ladestelen errichtete EAB auf dem Parkplatz Solar-Carports mit weiteren 28 Ladepunkten. Die Mitarbeiter können den selbst erzeugten Solarstrom direkt zur Aufladung ihres E-Autos nutzen. Bei der Leitungsinfrastruktur setzte EAB ebenfalls auf Fränkische. „Für die komplette Parkplatzanbindung – von Wallboxen und eFlex-Stelen bis zur Beleuchtung – verwendeten wir das Kunststoff-Wellrohr Kabuflex R Plus Typ 450. Die genaue Rohrbelegung berechneten wir im Vorhinein über den Rohrkonfigurator von Fränkische“, so Bickert. Insgesamt verlegten die Elektriker über 820m Rohre – mit Außendurchmessern von 40, 50, 63, 90, 110 und 160mm. Das biegsame Kabelschutzrohr besitzt eine hohe Druckfestigkeit und eine optimierte grüne Innenhaut für den schnellen Kabeleinzug. Im Zuge der umfangreichen Tiefbauarbeiten ließ EAB mehrere Abzweigschächte setzen, um den Parkplatz weiter erschließen zu können. „Mit der vorbereiteten Infrastruktur lassen sich die vorhandenen Leitungen problemlos erweitern“, sagt Bickert abschließend.
