Medizinisches IT-Netz (Sicherheitsstromversorgung (SV))

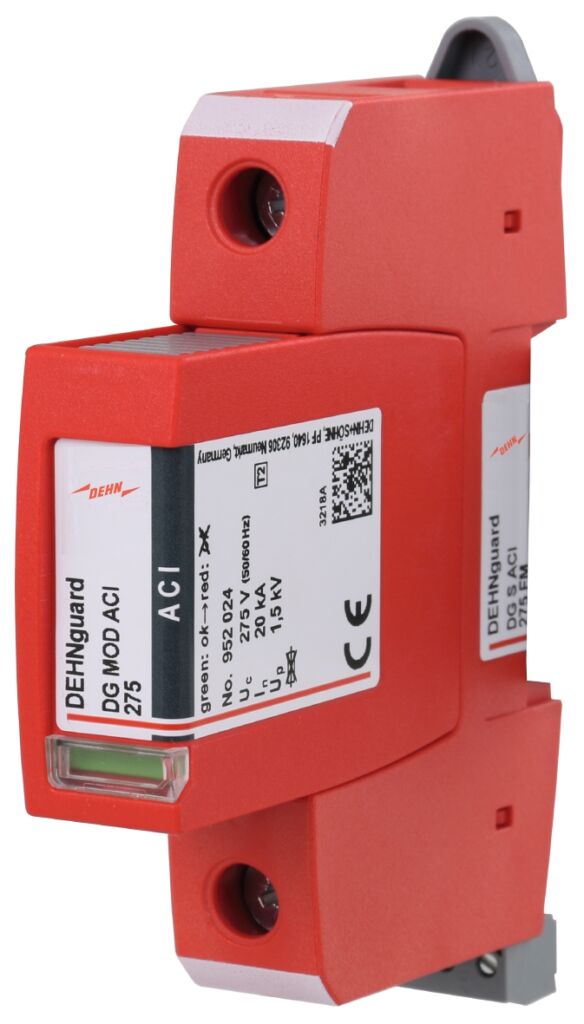

Das medizinische IT-System nach DIN VDE 0100-710 hat im Krankenhaus eine besondere Bedeutung. Es kommt in Räumen zum Einsatz, in denen ein Stromausfall weitreichende Konsequenzen nach sich zieht und daher eine dauerhafte Verfügbarkeit der Stromversorgung sichergestellt werden muss. Zur Realisierung eines ganzheitlichen Blitzschutzzonenkonzepts ist auch in diesen sensiblen Raumgruppen der Einsatz von Überspannungs-Ableitern notwendig. Wichtig ist, dass die Isolationsüberwachung im medizinischen IT-System durch den eingesetzten Überspannungsschutz nicht beeinträchtigt werden darf. Es muss daher ein leckstromfreier Typ 2 Überspannungssableiter verwendet werden, wie z.B. Dehnguard ACI. Er erfüllt durch seine Schalter- Funkenstreckenkombination den bestmöglichen Schutz vor Überspannungen und die geforderte Leckstromfreiheit um die Isolationsmessung des Stromkreises nicht negativ zu beeinflussen.
Technische Gebäudeausrüstung und Netzwerktechnik
Die Vernetzung der technischen Gebäudeausrüstung (TGA) nimmt einen immer höheren Stellenwert ein. Insbesondere im Hinblick auf die steigenden Energiekosten wird der Einsatz von Energiemanagementsystemen und die damit verbundene Vernetzung der unterschiedlichen Systeme immer lukrativer. Die technische Gebäudeausrüstung umfasst u.a. Heizungs-, Lüftungs-, Sanitär- und Klimatechnik ebenso wie Brandschutz und Elektro-, Mess-, Steuer- und Regelungstechnik. Für alle TGA-Bereiche gilt: Sie greifen auf die Strom- und Datenversorgung des Gebäudes zu. Dabei ist eine bedarfsgerechte Dateninfrastruktur die Grundvoraussetzung für das moderne Krankenhaus. Dies bedeutet aber auch, dass sich auf deren Verfügbarkeit und auch deren Schutzmaßnahmen (z.B. Brandmeldeanlagen) verlassen wird. Es wird empfohlen, wichtige Applikationen wie den Serverraum als auch die Brandmeldezentrale aufgrund ihrer großen Bedeutung als Blitzschutzzone LPZ 2 zu behandeln und diese als geschirmten Bereich auszubilden. Zusätzlich sind alle ein- und ausgehenden elektrische- und informationstechnische Leitungen mit Überspannungsableitern zu beschalten. Im Bereich der TGA werden Daten häufig mittels Ethernet-Netzwerken übertragen. Eine weitere Schlüsselrolle in der technischen Sicherheit von Gebäuden ist die Videoüberwachung mittels IP-Kamerasystemen. Die Hochverfügbarkeit dieser Videoüberwachungsanlagen muss jederzeit sichergestellt sein. Die Anforderungen an die Datenrate und den Anschluss sind auch bei der Auswahl der geeigneten Überspannungsschutzgeräte zu berücksichtigen. Zum Schutz der wichtigen auf Ethernet basierenden Kommunikationsschnittstellen eignet sich Dehnpatch DPA CL8 EA 4PPOE für den Einsatz im Schaltschrank oder im Datenverteiler. Mit Power over Ethernet (bis 4PPoE mit einer Leistungsübertragung bis 100W), einem Übertragungsstandard Class EA (max. 500MHz), einer Statusanzeige und der Möglichkeit zur Fernsignalisierung, ist Dehnpatch für den Überspannungsschutz moderner Anwendungen gerüstet. Dehnpatch sowie die Blitzductorconnect-Serie lassen sich in ein entsprechendes Überwachungskonzept integrieren. Hier besteht die Möglichkeit, mit der optional erhältlichen Fernmeldeeinheit ohne zusätzlichen Aufwand Geräte zentral auszuwerten. Über den in der Überwachungseinheit integrierten Fernmeldekontakt kann ein Defekt eines einzelnen Gerätes direkt an das übergeordnete Leitsystem weitergegeben werden. Um Hochgeschwindigkeitsübertragungsraten bei VR/AR, Dateidownloads und Cloud-Diensten zu gewährleisten, bedarf es verbesserter Heimnetzwerke – die neue Fiber-to-the-Room-(FTTR)-Lösung von Huawei kann hierbei helfen. ‣ weiterlesen
10Gb/s dank Glasfaser in jedem Raum
Fazit
Die zunehmende Digitalisierung von Krankenhausprozessen und Vernetzung von Systemen – ob nun im Bereich der Patientenversorgung oder des Energiemanagements – erhöhen das Risiko von Ausfällen und Störungen. Blitzströme und Überspannungen können wichtige Systeme und empfindliche Komponenten erheblich beeinträchtigen oder sogar komplett ausfallen lassen. Umso wichtiger sind Schutzkonzepte und ein durchdachtes Risikomanagement. Ein bedeutsamer Teil davon sind Vorkehrungen gegen die Gefahren von Blitz- und Überspannungseinwirkungen. Der Überspannungsschutz sorgt dafür, dass die gefährlichen Störenergien auf ein akzeptables Niveau heruntergebrochen werden und damit keine Gefährdung mehr darstellen. Wichtig ist, Blitz- und Überspannungsschutz bereits frühzeitig in der Planung zu berücksichtigen, da in dieser Phase die Implementierung deutlich einfacher ist. Im Nachgang ist ein Nachrüsten nur schwer zu realisieren und mit einem sehr hohen finanziellen Aufwand verbunden.
