Leiterarten werkzeuglos in einem Durchgang verbinden

Durchgangsverbinder der Serie 221

Leiterarten werkzeuglos in einem Durchgang verbinden

Der neue Durchgangsverbinder aus dem Hause Wago vereint alle Vorteile der Verbindungsklemmenserie 221 in einem schlanken Design: einen universellen Leiteranschluss, der dank Hebeltechnologie komplett werkzeuglos ist und einen sicheren Leiterkontakt bietet.

Der Durchgangsverbinder der Serie 221 mit Hebel ermöglicht den werkzeuglosen Anschluss aller Leiterarten von 0,2 bis 4mm² in Durchgangsrichtung. (Bild: Wago Kontakttechnik GmbH & Co. KG)

Der Durchgangsverbinder der Serie 221 mit Hebel ermöglicht den werkzeuglosen Anschluss aller Leiterarten von 0,2 bis 4mm² in Durchgangsrichtung. (Bild: Wago Kontakttechnik GmbH & Co. KG)

Wo Mehrpoligkeit gefragt ist, bieten zusätzliche Adapter dem Anwender individuelle Freiheitsgrade für den modularen, flexiblen Aufbau von bis zu fünf lagefixierten Polen in einem Adapter – egal ob mit oder ohne Zugentlastung auf Tragschienen mit Rastfuß, zum Verschrauben, Kleben, Anbinden oder Aufhängen. Erhältlich ist der Durchgangsverbinder in zwei Varianten, die beide über EN- und UL-Zulassungen verfügen: in der Version mit transparentem Deckel für Leiterquerschnitte von 0,2 bis 4mm² für alle gängigen Anwendungen sowie in der vorwiegend in Nordamerika verwendeten Version mit weißem Deckel für den erweiterten Anschlussbereich mit dem AWG-12-Leiter.

Anschlussmittel für beengte Installationsräume

Als universelles Anschlussmittel ist der Durchgangsverbinder der Serie 221 für Installationsanwendungen mit geringem Platzbedarf prädestiniert. Die Einsatzmöglichkeiten umfassen weiterhin z.B. Labor- und Testaufbauten sowie Produktionsprüffelder, den Leuchtenanschluss in Zwischendecken, die Verlängerung von Lautsprecherkabeln oder Abzweigdosen in Industrieanwendungen.

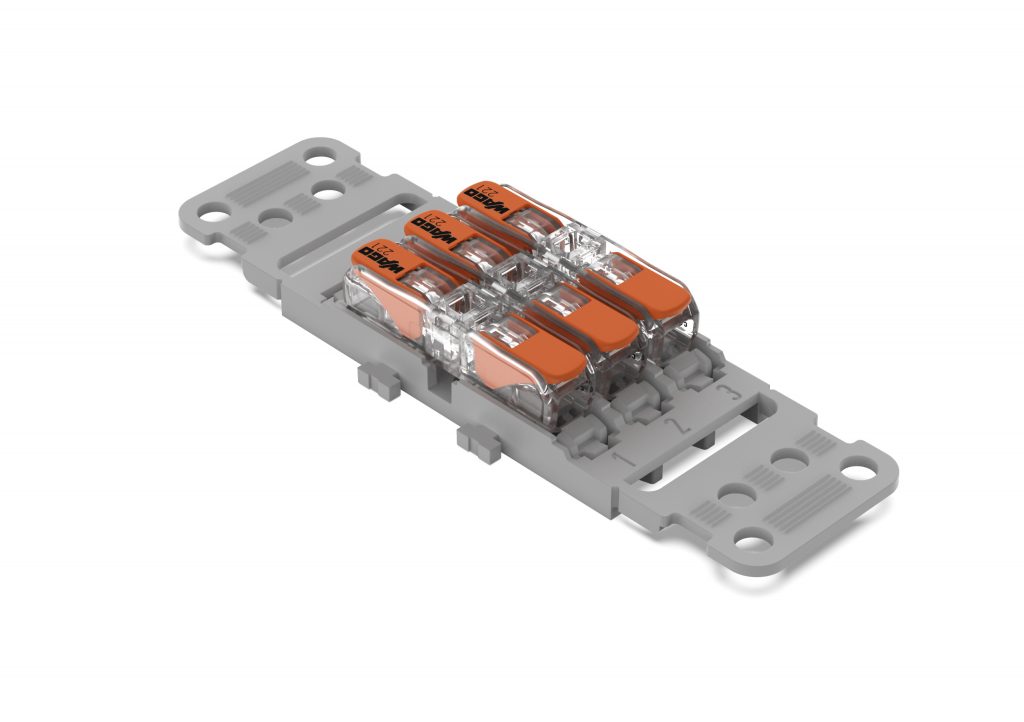

Mit den Adaptern für den Durchgangsverbinder der Serie 221 erhalten Anwender individuelle Freiheitsgrade für den modularen, flexiblen Aufbau von bis zu 5 lagefixierten Polen in einem Adapter. (Bild: Wago)

Sichere Leiterkontaktierung

Der Leiteranschluss von ein-, fein- und mehrdrähtigen Leitern in Durchgangsrichtung wird mit dem Durchgangsverbinder eindeutig und komfortabel. Dabei vereinfacht und beschleunigt der Wago-Hebel die Handhabung: Hebel auf, Leiter rein, Hebel zu. Ebenso schnell gestaltet sich das Lösen der Leiter. So ist das Verbinden aller Leiterarten werkzeuglos möglich. Dabei sorgt Federklemmtechnik in einem kompakten, transparenten Gehäuse für eine wartungsfreie und sichtbare Kontaktierung aller genannten Leiterarten.

Beschriftete Mehrpoligkeit

Auch eine Mehrpoligkeit lässt sich mit dem Durchgangsverbinder der Serie 221 realisieren. Bis zu fünf Klemmen können in dafür passende Adapter eingerastet werden, die gegebenenfalls mit weiteren Adaptern erweitert werden können. Dabei ist die lagefixierte Installation der Adapter, z.B. auf einer Tragschiene, wahlweise mit oder ohne Zugentlastung möglich. Die Fixierung kann durch Verrastung, Verschraubung, Kleben, Anbinden oder Aufhängen erfolgen. Eine vorhandene Beschriftungsfläche ist vorbeschriftet und kann mittels Klebestreifen individuell gestaltet werden.

Thematik: Allgemein
Ausgabe:
WAGO Kontakttechnik GmbH & Co. KG
www.wago.de
