Insgesamt wurden in Deutschland bisher 67GWp errichtet. Die Photovoltaikstrategie der Bundesregierung verfolgt jedoch noch ehrgeizigere Ziele. Die jährlich installierte PV-Leistung soll deutlich gesteigert werden, bis 2026 auf 22GWp pro Jahr, so dass bis 2030 eine Gesamtleistung von 215GWp erreicht werden soll. Bereits in den kommenden vier Jahren benötigen wir dafür jeweils ein Wachstum der Photovoltaiknachfrage von 30% gegenüber dem Vorjahr. Strategische politische Maßnahmen zur Erleichterung des Ausbaus beschleunigen weiterhin den aktuellen Boom in der Photovoltaiknachfrage. Treiber in der PV-Branche ist aber nicht nur die Politik, sondern auch der hohe Strompreis. Wurde in den letzten Jahren verstärkt im Wohnungsbau installiert, steigt seitens Industrie und Gewerbe aktuell der Bedarf an PV-Anlagen im hohen kWp-Bereich. Entsprechend positiv wird der Geschäftsklimaindex bei den Installationsunternehmen angegeben. In Anbetracht des Fachkräftemangels stellt sich jedoch die Frage, wie das E-Handwerk den zu erwartenden Zubau von PV-Anlagen mit einer mehr als dreifachen Gesamtleistung realisieren soll. Hilfreich sind in jedem Fall einfach und zeitsparend zu installierende Produkte für PV-Anlagen. Eine Antwort gibt Hensel mit seinen Enysun-Photovoltaik-Lösungen. Neu im Programm sind anschlussfertige PV-Wechselrichter-Sammler.
Korrekt dimensionierte Verteiler
Warum werden für PV-Anlagen spezielle Lösungen benötigt? Bei der Verteilertechnik für Bezugsanlagen liegt die Gleichzeitigkeit der elektrischen Verbraucher zwischen 0,3 und 0,6, abhängig vom Unternehmen. Darauf werden von den Herstellern von Verteilern deren Produkte bezüglich der abstrahlbaren Verlustleitung dimensioniert. Werden bei größeren Photovoltaik-Anlagen mehrere Wechselrichter an einer Verteilung angeschlossen, müssen die Verteiler anders dimensioniert werden, da bei den Wechselrichtern die Gleichzeitigkeit 1 beträgt. Das heißt, die in den Verteilern eingebauten Schaltgeräte sind gleichzeitig einer Belastung über einen langen Zeitraum ausgesetzt. Kontinuierlich gleichbleibend hohe Lasten führen zu einer überdurchschnittlich hohen Verlustleistung bzw. thermischen Belastung der Verteilertechnik während der Erzeugungsphase. Die Verteiler müssen also so groß dimensioniert werden, dass die abstrahlbare Verlustleistung ausreicht, damit die maximal zulässige Temperatur der Schaltgeräte bzw. der Verteiler nicht überschritten wird. Deshalb muss der PV-Wechselrichter-Sammler bezüglich der abstrahlbaren Wärmeleistung anders als bei üblichen Verbraucheranlagen dimensioniert werden. Erleben Sie Licht in neuer, farbiger Vielfalt. Mit dem DALI Gateway Colour für KNX steuern Sie DALI-Leuchten zentral und flexibel, individuell und vielseitig, um das Wohlbefinden gezielt zu steigern und eine besondere Atmosphäre zu schaffen. ‣ weiterlesen
Intelligentes Lichtmanagement.
Anschlussfertige Lösungen

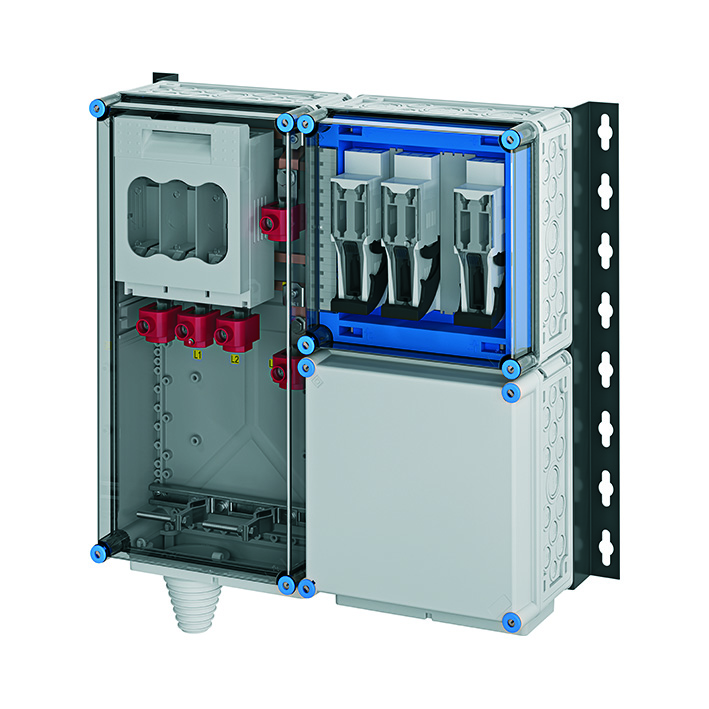

Für PV-Anlagen passende, anders dimensionierte Verteiler hat Hensel mit den Enysun-Wechselrichter-Sammlern entwickelt. Die vorgedachten Lösungen berücksichtigen bereits das thermische Problem mit dem Gleichzeitigkeitsfaktor 1. Die gesamte Planungsleistung unter Berücksichtigung der Gesamtleistung der PV-Anlage inklusive Planungsdetails wie Gesamtleistung der Anlage wird für den Elektroprofi bereits gemacht. Die sieben neuen Wechselrichter-Sammler sind fertig montiert und verdrahtet und werden anschlussfertig geliefert. Planung, Erstellen von Stücklisten, Bestellen von Einzelteilen, Zusammenbau und Verdrahtung des Verteilers für die PV-Anlage entfallen. Weiterer Vorteil für das Elektrohandwerk: Die anschlussfertigen Wechselrichter-Sammler berücksichtigen die erbrachten Bauartnachweise nach DIN EN 61439 und sind von Hensel als Hersteller geprüft. Damit ist die korrekte Dimensionierung des Wechselrichter-Sammlers seitens des Herstellers gewährleistet. Das Sortiment umfasst siebenProdukte für verschiedene Anlagenleistungen. Dabei hat der PV-Wechselrichter-Sammler eine Leistung von maximal 350kVA und ist für höhere Wechselrichterleistungen bis 140kVA (200A) geeignet. Alle PV-Wechselrichter-Sammler haben einen Lasttrennschalter auf der Netzseite, damit die Verteilung vor Ort freigeschaltet werden kann. Bei der Anzahl der Wechselrichter-Sammler für eine PV-Anlage ist lediglich zu beachten, dass die gesamte Leistung der Wechselrichter-Sammler >= der PV-Anlagenleistung sein muss. Hat z.B. eine PV-Anlage eine Leistung von 600kVA, kann man drei Wechselrichter-Sammler mit 220kVA nehmen oder zwei Wechselrichter-Sammler mit 350kVA. Die Enysun-Wechselrichter-Sammler basieren auf den Mi-Verteilern von Hensel und können daher mit allen Produkten aus dem Mi-System kombiniert und erweitert werden, u.a. mit Mi-Überspannungsschutzgehäusen Typ 2 oder Typ 1.
Weitere Produkte für PV-Anlagen
Der Netzanschluss kann mit anschlussfertigen Enysun Freischaltstellen (zentraler Kuppelschalter + zentraler NA-Schutz) für Erzeugungsanlagen nach VDE-AR-N 4105 und 4110 erfolgen. Anschlussfertige Freischaltstellen von Hensel erleichtern der Elektrofachkraft Planung, Projektierung und Errichtung von Photovoltaik-Anlagen im Niederspannungsortsnetz des Netzbetreibers, denn der Hersteller hat bei der Zusammenstellung der Lösungen bereits alle Aspekte für die normenkonforme Installation berücksichtigt. Das spart Zeit und die Anlage kann sicher in Betrieb genommen werden. Für die Installation von PV-Anlagen bietet Hensel im Enysun Produktportfolio zudem PV-Anschlussgehäuse, u.a. komplett montiert und anschlussfertig verdrahtet und nach Bedarf mit Überspannungsableitern, Strangsicherungen oder Generator-Freischaltern.
