In vielen Gebieten findet seit den frühen 2000er Jahren ein starkes Wachstum des Marktes für Breitbandzugänge statt. Infolgedessen werden zunehmend Glasfasern (LWL) verlegt. FTTH (Fiber to the Home) bedeutet, dass die Datenübertragung von der Vermittlungsstelle bis zum Anschluss des Kunden über Glasfaser erfolgt. Im Rahmen des DigitalPakt Schule werden häufiger auch Schulgebäude mit einem Glasfaseranschluss ausgestattet. Wichtig ist hier, ebenso wie im Eigenheim, dass die zur Verfügung stehende Bandbreite in den Zimmern tatsächlich ankommt. Liegt ein Breitbandanschluss vor, ist es von Vorteil, wenn eine strukturierte Netzwerklösung im Gebäude den reibungslosen Datentransfers sicherstellt.
Hohe Bandbreiten überall im Gebäude
Eine optimale Verbindung zwischen Straßennetz und Gebäudeverkabelung ermöglicht z.B. der kompakte FITH-Anschlusspunkt OpDAT APL. Er kann als Aufputz-Gehäuse oder auf Tragschienen installiert werden. Die Spleißkassette kann aus dem Verteilergehäuse herausgenommen werden, um Anschlussarbeiten zu vereinfachen. Beim neuen Multifunktionsverteiler OpDAT MV von Metz Connect sorgen fünf Ausstattungsvarianten für Flexibilität. Es gibt z.B. eine Variante, mit der sowohl Glasfaser- als auch Kupfer- und Hybrid-Anwendungen realisiert werden können. Das Gehäuse bietet Vorteile bei FITH-Anwendungen, wo es als Verteilpunkt für die Hausverkabelung eingesetzt wird und hochperformante Mulimedia-Anwendungen im gesamten Gebäude unterstützt. Basierend auf zwei Grundgehäusen in den Ausführungen IP44 und IP65 lässt sich das modulare System durch verschiedene Bausteine an die jeweilige Aufgabe und die örtlichen Bedingungen anpassen. Beispielsweise hat das IP44-Gehäuse zwei separat abschließbare Türen, um den Installateur- vom Kundenbereich zu trennen. Diese Aufteilung schützt die Arbeit des Installateurs vor unbefugtem Zugriff und der Endanwender kann weiterhin ungehindert auf das Patchfeld zugreifen. Der Verteiler bietet Platz für bis zu 18 LWL-Steckverbindungen bzw. für 12 Modul-Steckplätze. Durch die Möglichkeit der Aneinanderreihung mehrerer Gehäuse kann die Gesamtkapazität erhöht werden.
Individuelle Gebäudeautomation durch vorausschauende Vernetzung
Neben der Stromverkabelung ist eine strukturierte Datennetzwerkverkabelung im modernen Smart Building unerlässlich. Kupfer- und Glasfaser-Netzwerkkomponenten sind die Grundlage für eine zukunftsfähige Vernetzung, z.B. bei Telefonanlagen, Unterhaltungselektronik, Überwachungskameras, Türsprechanlagen, Beleuchtungs- und Zutrittskontrollsysteme und vielen weiteren Smart-Home-Anwendungen. Netzwerk-Technologie von Metz Connect unterstützt Datenübertragungen bis 10GBit/s. Auf dieser Basis lassen sich mit einem Smartphone oder einem Tablet-PC netzwerkfähige Haushaltsgeräte aus der Ferne ansteuern. Die Vernetzung und Steuerung von Gebäudetechnik erhöhen nicht nur Komfort und Sicherheit, sondern auch die Nachhaltigkeit und damit den Wert eines Gebäudes. Mit modernen Messeinrichtungen für Strom, Erdgas, Wasser oder Fernwärme, die in das Kommunikationsnetz eingebunden sind, lassen sich der Energieverbrauch und zeitbezogene Verbrauchswerte kontinuierlich auslesen und durch das anwendungsneutrale Netzwerk überall im Gebäude bereitstellen. Mit konfigurierbaren Überwachungs- und Steuerfunktionen können dezentrale HLK-Anwendungen optimiert und somit Energie und Kosten eingespart werden. Erleben Sie Licht in neuer, farbiger Vielfalt. Mit dem DALI Gateway Colour für KNX steuern Sie DALI-Leuchten zentral und flexibel, individuell und vielseitig, um das Wohlbefinden gezielt zu steigern und eine besondere Atmosphäre zu schaffen. ‣ weiterlesen
Intelligentes Lichtmanagement.
Automatisierung mit dezentralen I/O-Komponenten

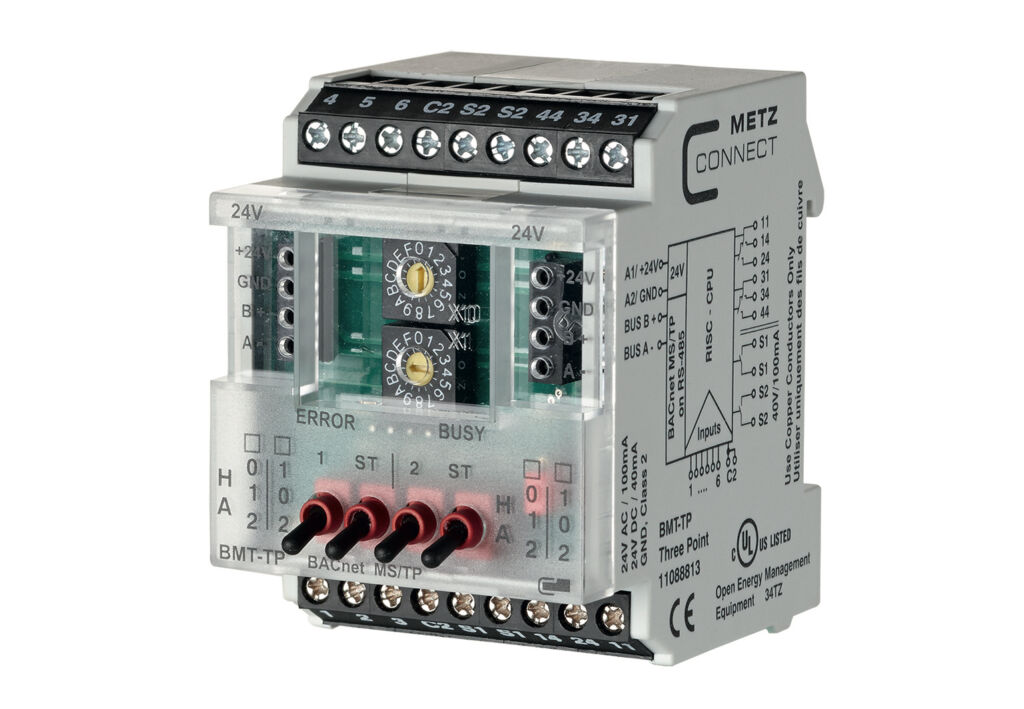

Eine durchdachte Gebäudeautomatisierung kann die Parameter für Heizung und Licht zeit- und bedarfsgerecht steuern, um z.B. im Smart Home für Behaglichkeit zu sorgen. Beispielsweise können Jalousien abhängig von der Sonneneinstrahlung und der aktuellen Raumtemperatur hoch- bzw. heruntergefahren werden. Komplexe Abläufe lassen sich in programmierbare Szenarien umsetzen. Für die Erfassung der Sensordaten und die Ansteuerung von Aktoren kommen Komponenten zum Einsatz, die dezentrale Schaltaufgaben übernehmen. Zu den wichtigsten Vorteilen solcher Komponenten zählt der dezentrale und durch die Handbedienebene autarke Einsatz, das heißt es gibt an jedem Modul einen kleinen Hebel, durch den manuell in das System eingegriffen werden kann. So wurde z.B. das Dreipunkt-Modul Bacnet MS/TP speziell für dezentrale Schaltaufgaben entwickelt. Es verfügt über sechs digitale Eingänge, zwei 2-stufige Relaisausgänge und zwei Digitalausgänge. Die Montage erfolgt auf einer Tragschiene TH35 nach IEC60715 in Elektroverteilern. Das Modul eignet sich, um z.B. mehrstufige Pumpen, Brenner, Lüfter oder Jalousien zu schalten. Das Modul besitzt eine Handbedienebene für die Ausgänge.
Mit neuen Funktionen Automatisierungspotenziale erschließen
Außerdem erhöhen Komponenten mit intelligenten Zusatzfunktionen die Effizienz einer Anwendung. Beispielsweise bietet das Multifunktions-Zeitrelais MFRk-E08 u.a. die neue Funktion ‚Sperrung Steuerkontakt‘. Anwendungen dafür finden sich in Ein- oder Mehrfamilienhäusern sowie im Gastronomie- und Hotelbereich: Wenn der Steuerkontakt des Zeitrelais mit einem Bewegungsmelder beschaltet wird, können Handtuchtrockner, Kaffeemaschinen oder Zirkulationspumpen bedarfsgerecht aktiviert werden. Die Funktion verhindert ein mehrmaliges Aktivieren während der eingestellten Laufzeit.
Fazit
Wer heute Nutzbauten, Büros, Schulen oder das Eigenheim mit einer strukturierten Verkabelung ausstattet oder nachrüstet, sorgt damit für die Zukunft vor. Mit der Technologie von Metz Connect können in allen Gebäudebereichen entsprechende Geräte innerhalb einer anwendungsneutralen Netzwerklösung miteinander vernetzt werden. Intelligente Komponenten und die entsprechende Verteil- und Anschlusstechnik umfassend die gesamte Infrastruktur und bündelt unterschiedliche technische und elektronische Funktionen in ein einziges System – für ein angenehmes Wohngefühl, höchsten Schutz, optimale Prozesssteuerung und ein effizientes Energiecontrolling.
