Mit dem Sockelsystem Quickflex bietet Merten by Schneider Electric ein Montagesystem, mit dem sich laut Hersteller Unterputzeinsätze mit einer Zeitersparnis von bis zu 25 Prozent gegenüber herkömmlichen Sockelsystemen montieren lassen. Die Installation erfolgt in nur drei Schritten: Anschließen, ausrichten und befestigen. Zusatzfunktionen wie LED-Beleuchtungs- und Überspannungsschutzmodule ergänzen das Sortiment.
Das System im Detail
Ein Schaltbild auf der Rückseite des Schaltersockels zeigt die korrekte Verdrahtung. Steckklemmen mit trichterförmigen Leitungseinführungen, Anschlüsse mit einem 35°-Winkel sowie Lösehebel erleichtern die Verdrahtung zusätzlich. Ebenso trägt die geringe Bautiefe der Steckdosensockel von 28mm zu einer schnellen Installation bei. Der robuste 1mm Stahlring der Quickflex-Einsätze in Kombination mit der Merten-Verzahnung sorgt für eine schnelle Montage der Schalter- und Steckdoseneinsätze – auch bei unebenen Wänden. Durch die hochglanzverzinkte Oberfläche sind die Ausrichtungsmarkierungen gut sichtbar. Diese geben eine klare Orientierung beim Ausrichten von Mehrfachkombinationen.

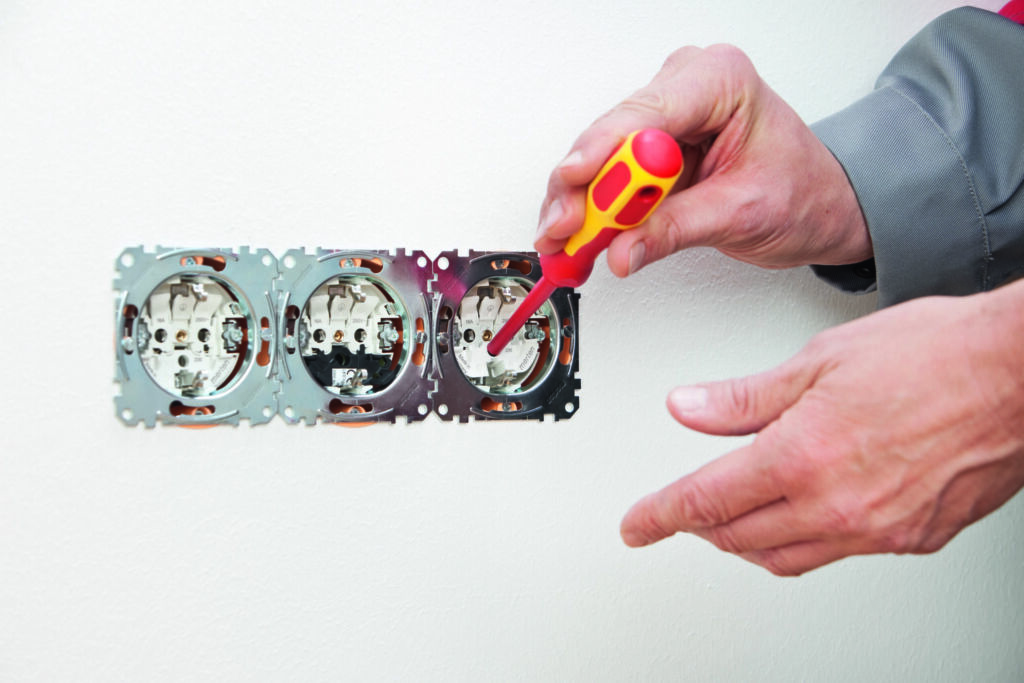

Auch die Befestigung der Einsätze ist mit wenigen Handgriffen erledigt. Dank der Schnellgewindeschrauben fahren die Befestigungskrallen mit drei kurzen Umdrehungen des Schraubendrehers vollständig aus und fixieren Steckdosen und Schalter in der Dose. Vor der Montage sind die Befestigungskrallen vollständig im Gehäuse versenkt, sodass sie sich beim Einbau nicht verhaken können und die Verletzungsgefahr minimiert wird. Durch Rückstellfedern lassen sich die Krallen bei der Demontage lösen und wieder vollständig versenken.
Prüfen und intelligent nachrüsten
Auch bei der Prüfung bereits verbauter Einsätze erleichtert Quickflex die Arbeit. Alle Funktionen können im eingebauten Zustand von vorne getestet werden, ohne dass der Schaltersockel demontiert werden muss. Ebenso ist eine Erweiterung und Nachrüstung der Einsätze mit LED-Beleuchtungsmodulen – etwa als Kontroll- oder Orientierungslicht – oder Überspannungsschutzmodule ohne Demontage des Einsatzes möglich. Dazu muss lediglich die Abdeckung vom Sockel entfernt und das gewünschte Modul eingesteckt werden.
