FI Typ F…. – Bild: ABB AG
Frequenzumrichter kommen heute in zahlreichen Haushalts- und Industrieverbrauchern zum Einsatz. Dabei können Mischfrequenzen entstehen, die bei der Auswahl der Fehlerstrom-Schutzeinrichtung berücksichtigt werden müssen. Für einphasige Anwendungen dieser Art bietet ABB neue mischfrequenzsensitive Fehlerstrom-Schutzeinrichtungen des Typs F für das FlexLine Stecksystem und das System Pro M Compact an. Sie erfassen Fehlerströme mit Mischfrequenzen von 1 bis 1.000Hz. Einsatzbereiche sind u.a. Waschmaschinen, Kühlgeräte, Pumpen sowie Lüftungs- und Klimaanlagen.
Neu für das FlexLine Stecksystem sind der FI-Schutzschalter FX200F und der eine Teilungseinheit breite FI/LS-Schutzschalter DSX301CF. Bisher gab es FI- und FI/LS-Schutzschalter innerhalb des Systems nur als Typ A. Benötigte eine Anwendung Typ F, mussten Installateure auf herkömmliche Schraubgeräte zurückgreifen und dafür eine andere Phasenschiene verwenden. Dieser Wechsel entfällt mit den neuen FlexLine-Varianten. Typ F Fehlerstrom-Schutz lässt sich nun mit der steckbaren Phasenschiene PSX und beim DSX301CF mit der Push-in-Anschlusstechnik des Stecksystems installieren. Ob Altbau oder Mietwohnung: Smart Home muss nicht kompliziert sein. Mit dem MDT homeXpert® Server lassen sich Jalousien kabellos automatisieren und weitere Funktionen Schritt für Schritt ergänzen – für mehr Komfort und Energieeffizienz. ‣ weiterlesen
Mehr Komfort. Einfach smart.
Kurzschlussschutz auf nur einer Teilungseinheit. – Bild: ABB AG

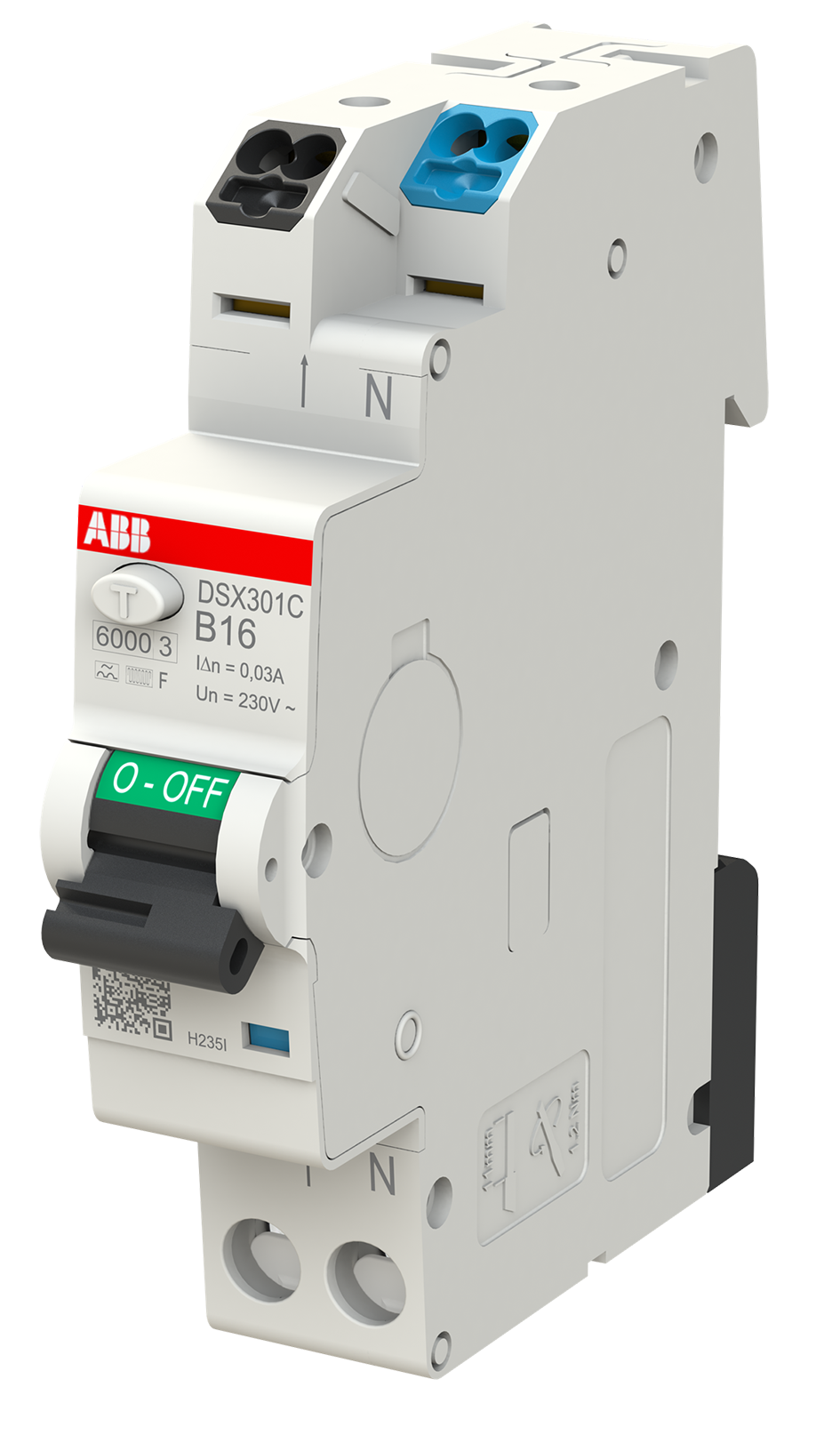

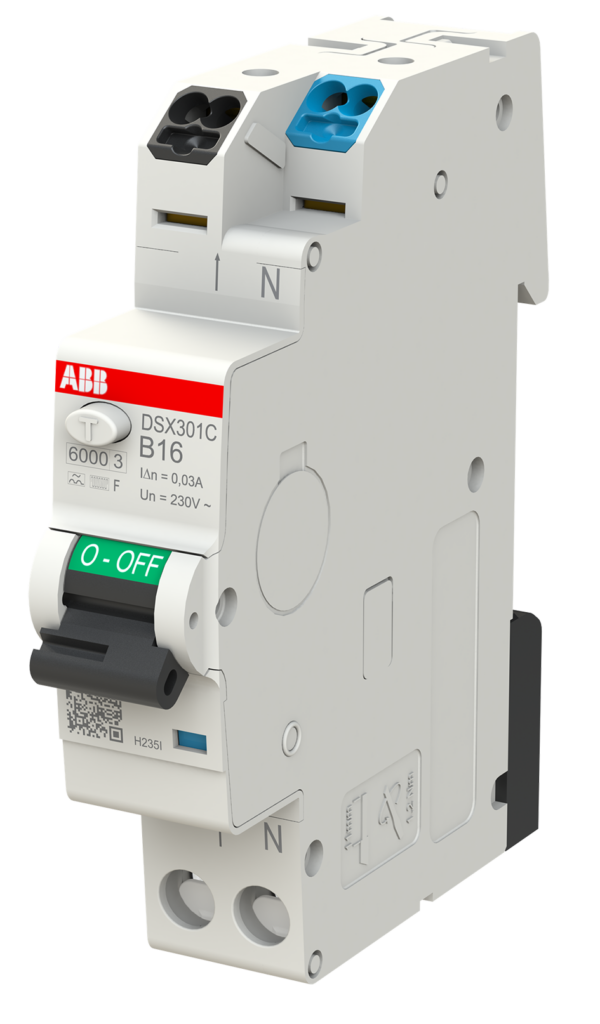

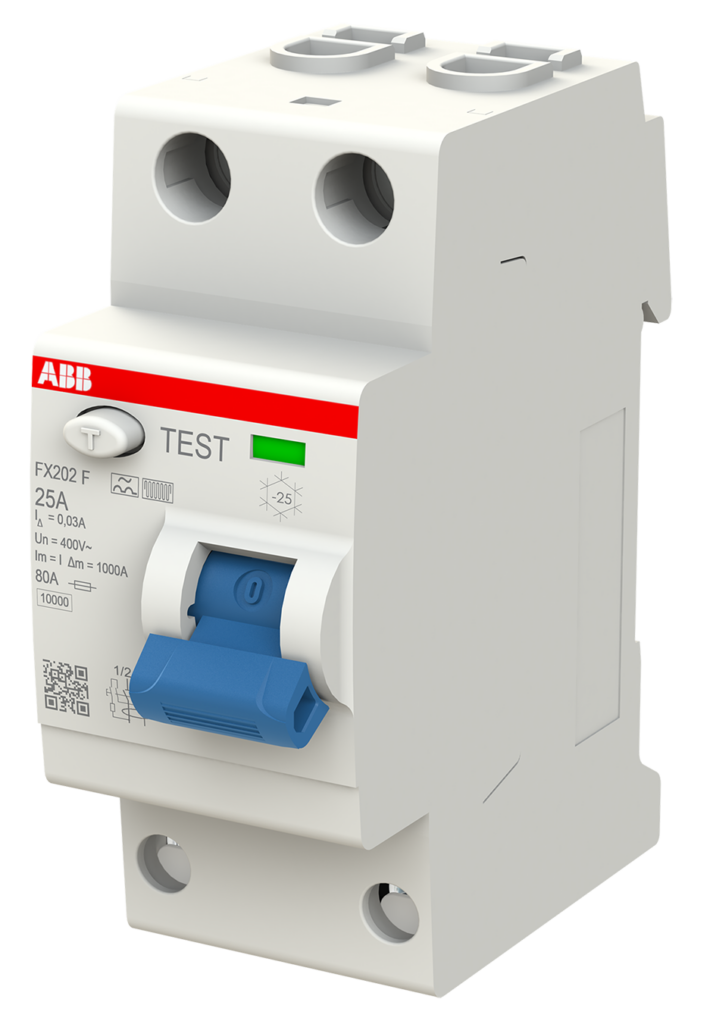

Der FX200F ist als zwei- und vierpolige Ausführung für Bemessungsströme von 25 und 40A erhältlich. Sein Bemessungsdifferenzstrom beträgt 30mA. Beim DSX301CF sind Fehlerstrom- und Leitungsschutz in einem Gerät kombiniert. Die Baureihe umfasst Bemessungsströme von 6 bis 20A mit B- oder C-Auslösecharakteristik. An der oberen, abgangsseitigen Push-in-Klemme lassen sich Leiter bis 2 x 4 Quadratmillimeter anschließen. Für die Querverdrahtung können eingangsseitig PSXPhasenschienen eingesetzt werden.

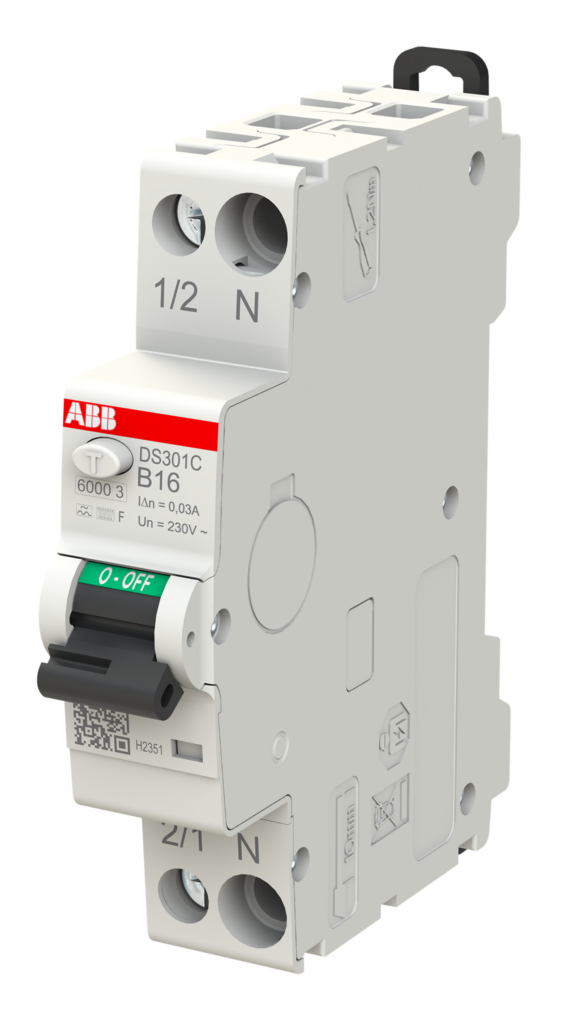

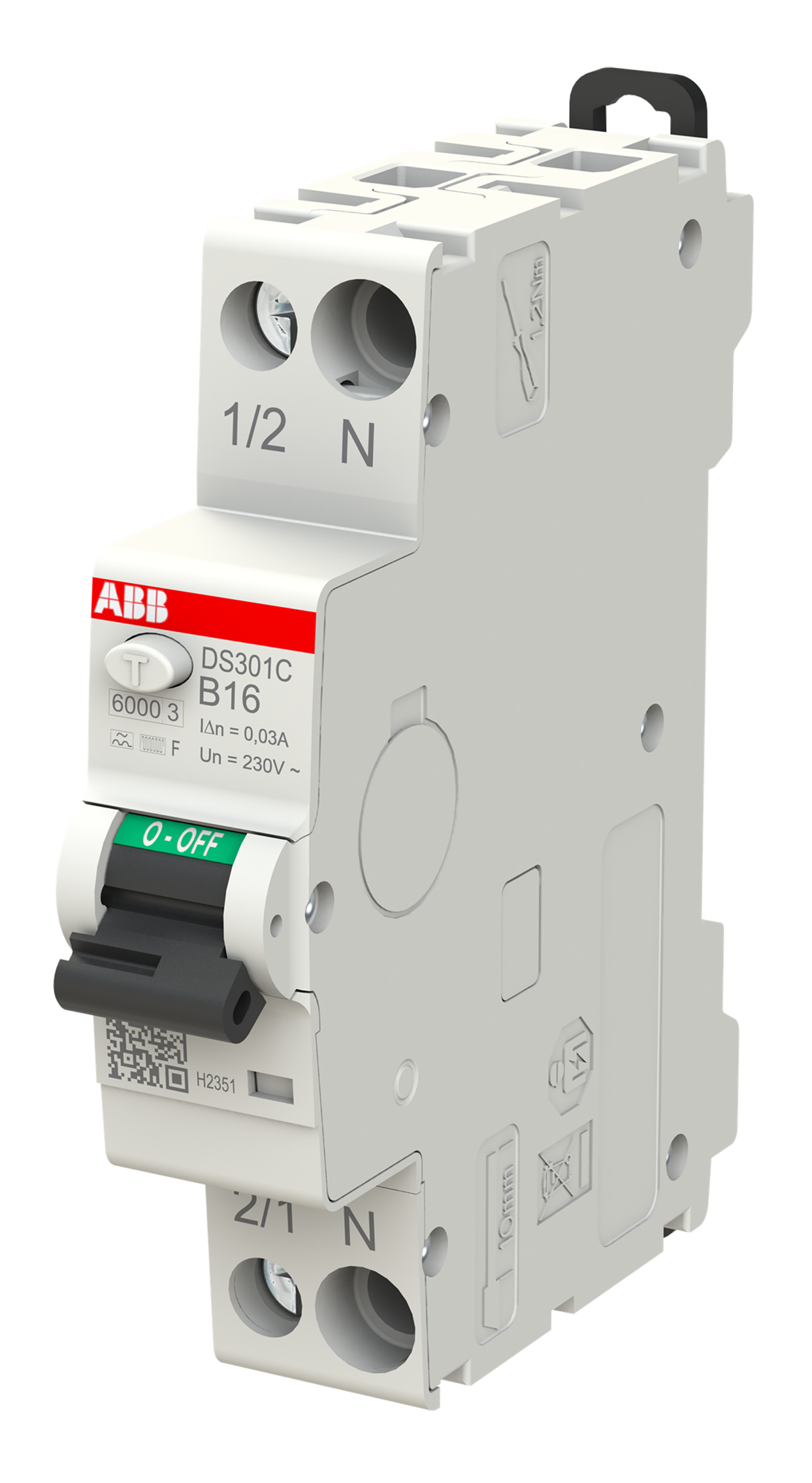

Für das System Pro M Compact führt ABB den FI/LS-Schalter DS301CF Typ F ein. Mit einer Baubreite von einer Teilungseinheit eignet er sich besonders für Energieverteilungen, in denen wenig Platz zur Verfügung steht. Das Gerät kombiniert Fehlerstromschutz mit dem Schutz bei Überlast und Kurzschluss und ist für die klassische Schraubinstallation ausgelegt. Der mischfrequenzsensitive FI/LS Typ F DS301CF ist mit einem Bemessungsdifferenzstrom von 30mA für Bemessungsströme von 6 bis 20A sowie mit einer B- oder C-Auslösecharakteristik erhältlich. Als Typ F erfasst er Fehlerströme mit Mischfrequenzen von 1 bis 1.000Hz, ist kurzzeitverzögert und bis 3.000A stoßstromfest.
