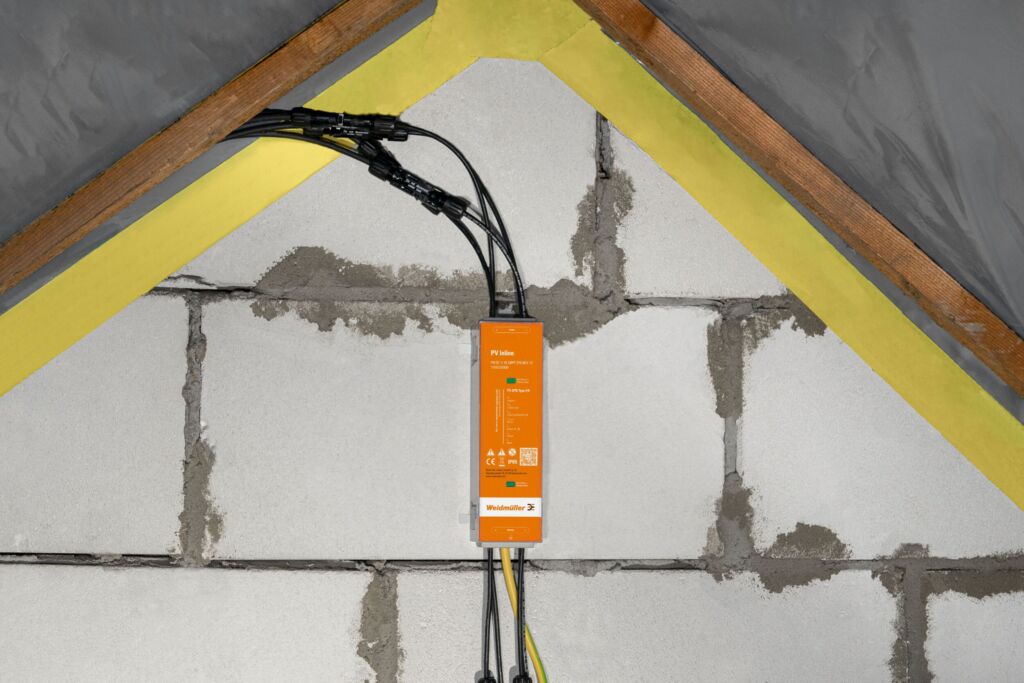

Photovoltaikanlagen sind besonders anfällig für Blitzschäden und Überspannungen, die zu teuren Reparaturen führen können. Normgerechte Schutzmaßnahmen sind daher unverzichtbar, um die Anlagen vor solchen Risiken zu schützen. Die DIN51643-32:2020 verlangt den Einsatz eines Typ I+II oder Typ II Überspannungsschutzes, während DIN62305-3 Bbl.5 dessen Installation direkt am Gebäudeeintritt der Stringkabel vorschreibt. Doch genau dort ist der Platz oft begrenzt. Die neue Schutzlösung PV Inline von Weidmüller setzt hier an und bietet Sicherheit bei minimalem Platzbedarf.
Platzsparendes Design mit hoher Funktionalität

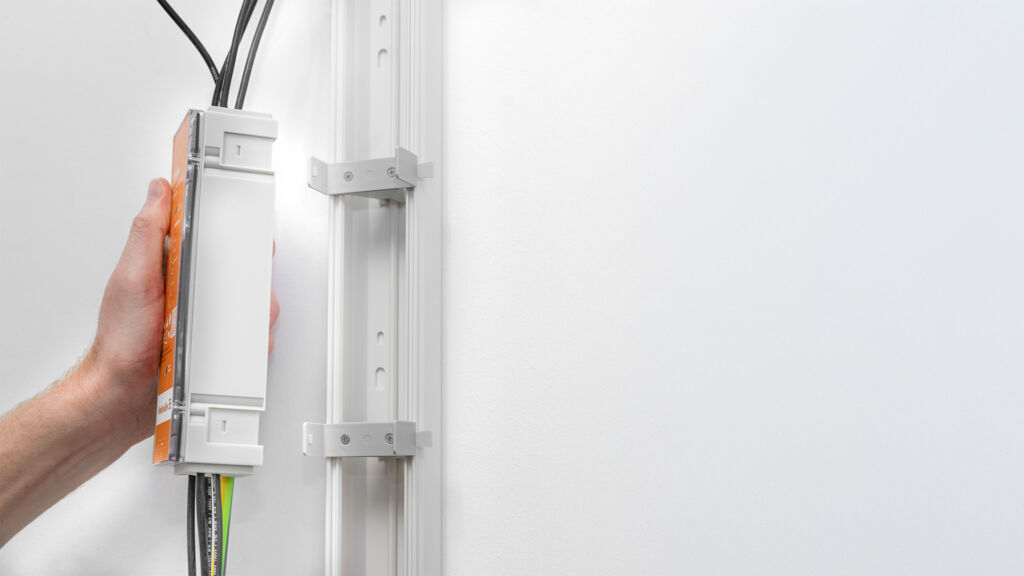

Im Vergleich zu herkömmlichen Überspannungsschutzboxen ist PV Inline kompakter. Seine handliche Größe macht die Installation einfach, da das Gerät mit nur einer Hand montiert werden kann. Die bereits integrierten MC4-Steckverbinder sorgen für eine schnelle und sichere Verdrahtung, wodurch sich der Installationsaufwand reduziert. Mit einer Schutzklasse von IP65 ist PV Inline widerstandsfähig gegen Umwelteinflüsse und eignet sich daher für den Einsatz in anspruchsvollen Umgebungen. Ein weiterer Vorteil liegt in den flexiblen Befestigungsmöglichkeiten. Das Gerät kann sowohl in Kabelkanälen als auch direkt an der Wand angebracht werden, sodass es sich an unterschiedliche Installationsbedingungen anpassen lässt. Ein mitgeliefertes Installationskit mit Halterungen und Befestigungsmaterial erleichtert die Montage zusätzlich. Mit führenden Lösungen für Überstrom- und Überspannungsschutz erhöht Mersen die Betriebssicherheit in Industrie und Gebäuden. ‣ weiterlesen
WIR SCHÜTZEN IHRE ANLAGEN
Vielseitige Montagemöglichkeiten für jede Anwendung

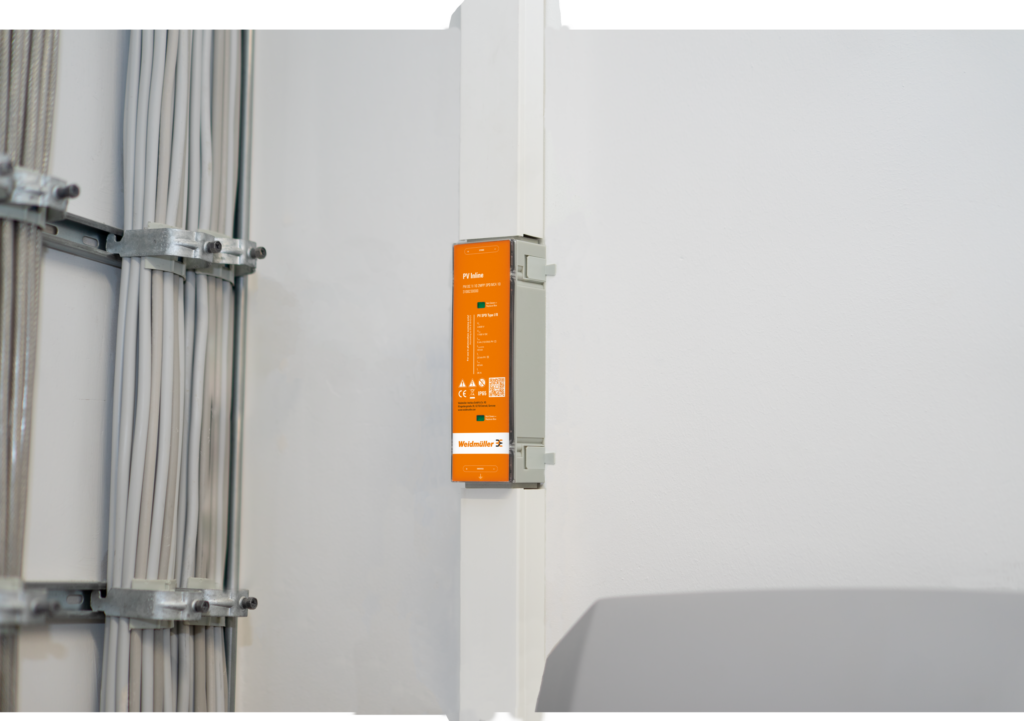

PV Inline wurde speziell für die Integration in 60x40mm-Kabelkanäle entwickelt und ist mit gängigen Systemen wie Tehalit LF4006009016 von Hager und PLF4060 von Würth kompatibel. Die Installation kann direkt auf oder zwischen den Kabelkanälen erfolgen, sodass sich das Gerät unauffällig in das bestehende System einfügt. Alternativ kann es an der Wand montiert werden, indem es mit Schrauben und Halterungen fixiert wird.
Plug&Play für eine zeitsparende Installation
Die Überspannungsschutzlösung überzeugt mit einer Plug&Play-Funktionalität, die eine schnelle und fehlerfreie Installation ermöglicht. Dank der vorinstallierten MC4-Steckverbinder entfällt das Öffnen des Gehäuses, wodurch nicht nur Zeit gespart wird, sondern auch potenzielle Fehlerquellen minimiert werden. Ein weiteres praktisches Detail ist die platzsparende Potenzialausgleichsklemme mit drei Schraubanschlüssen, die einen schnellen und sicheren Erdanschluss ermöglicht. Neben der einfachen Installation setzt das Unternehmen auf eine ressourcenschonende Bauweise. Durch eine optimierte Konstruktion konnte der Materialeinsatz um mehr als 50 Prozent reduziert werden, ohne dabei Kompromisse bei der Sicherheit einzugehen. PV Inline erfüllt alle relevanten Normen und Richtlinien, darunter EN IEC61643-31:2019, EN IEC61439-2:2021, die Niederspannungsrichtlinie 2014/35/EU sowie die RoHS-Richtlinie 2011/65/EU.
Fazit
Mit PV Inline präsentiert Weidmüller eine leistungsstarke Lösung für den Überspannungsschutz in Photovoltaikanlagen. Dank der kompakten Bauweise, der flexiblen Montageoptionen und der schnellen Installation eignet es sich besonders für Installationen mit begrenztem Platzangebot und sorgt für eine normgerechte Absicherung gegen Überspannungsschäden.
