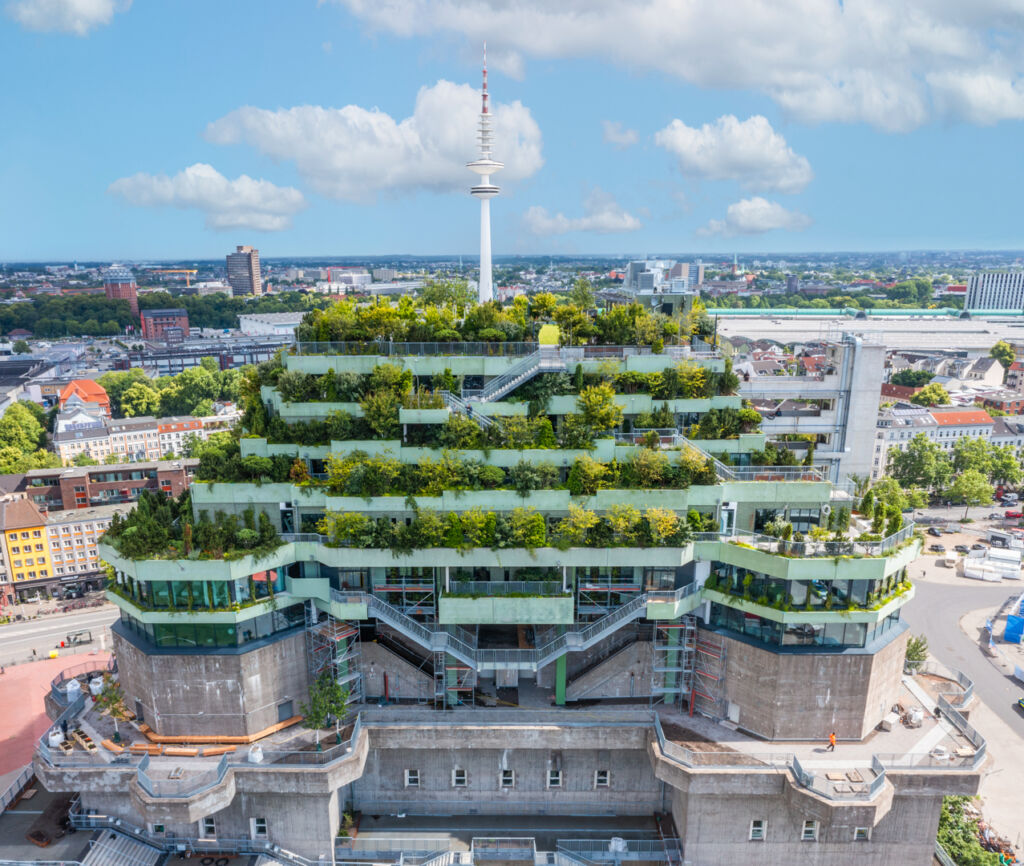

Mitten im Herzen von St. Pauli, mit einem Panoramablick über Hamburg und in Sichtachse zur Elbphilharmonie, schickt sich der größte Hochbunker der Hansestadt an, zum Wahrzeichen zu werden. Der seinerzeit von Zwangsarbeitern errichtete Bau wurde nach dem zweiten Weltkrieg als Musik- und Medienbunker bekannt und ab 2019 einem umfassenden Umbau unterzogen. Optisches Highlight ist der Dachgarten mit seinen 4.700 Bäumen, Sträuchern und weiteren Gewächsen, dem der Grüne Bunker sein Aussehen und seinen heutigen Namen verdankt. Doch der Grüne Bunker St. Pauli ist weitaus mehr als eine Stadtoase: Als Ort des Gedenkens an die NS-Zeit und als kreative Wirkungsstätte konzipiert, hat er sich zu einer Anlaufstelle für Menschen mit unterschiedlichen Interessen entwickelt.
Hotel an ungewöhnlichem Standort
Die Attraktivität des Standorts hat auch die US-Kette Hard Rock International erkannt. Sie nutzte den Ausbau des Bunkers um fünf Etagen auf insgesamt 58m Höhe zur Eröffnung ihres weltweit zweiten Reverb by Hard Rock Hotels. Die 134 Zimmer verfügen über eine gehobene Ausstattung mit Designanspruch. Bei der Entwicklung eines Konzepts für die Klimaregelung in den Zimmern hatten Energieeffizienz und Nachhaltigkeit hohen Stellenwert. Aufgabenstellung für den beauftragten Systemintegrator, VM-Technik, war es zudem, ein Raumbediengerät zur Einbindung in die Gebäudeautomation zu finden, das auch dem Designgedanken der Innenarchitektur und dem Komfortbedürfnis der Gäste gerecht wird. Mit führenden Lösungen für Überstrom- und Überspannungsschutz erhöht Mersen die Betriebssicherheit in Industrie und Gebäuden. ‣ weiterlesen
WIR SCHÜTZEN IHRE ANLAGEN
Designlösung mit hoher Funktionalität

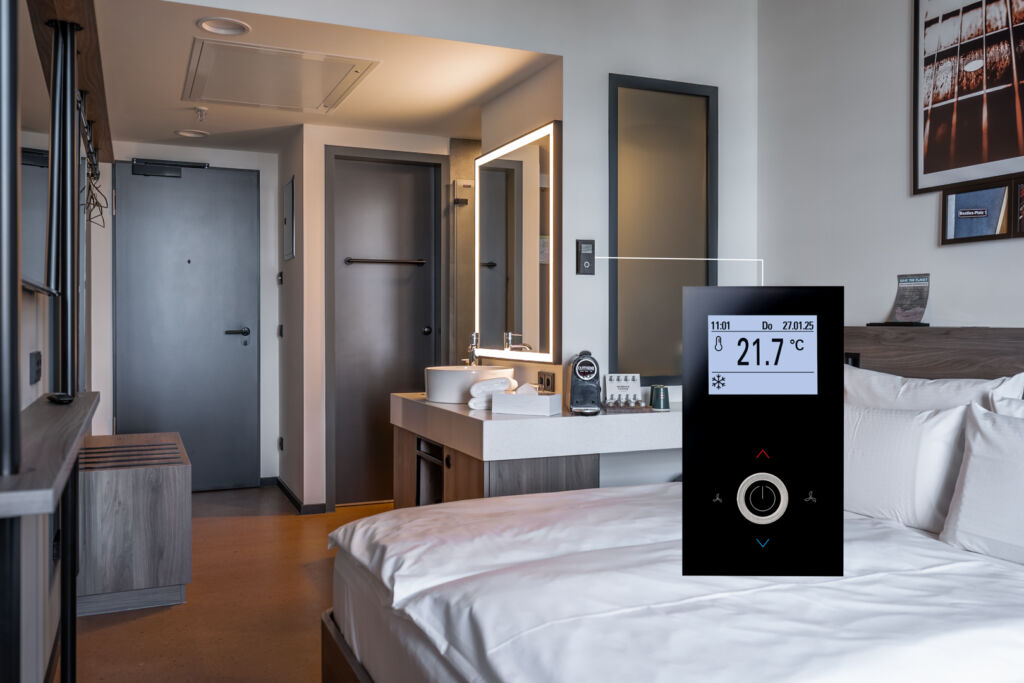

Unter Berücksichtigung der genannten Kriterien entschied sich André Lange, Geschäftsführer bei VM-Technik, für den Einsatz des Raumbediengeräts Joy von Thermokon: „Dafür sprachen zum einen die positiven Erfahrungen aus früheren Projekten, z.B. im Intercity Hotel Lübeck. Dort haben wir die Klimaregelung in den Hotelzimmern zur großen Zufriedenheit der Betreiber ebenfalls mithilfe von Joy mit der Gebäudeautomation vernetzt. Joy zählt zu den wenigen Lösungen, die eine intuitive Bedienbarkeit und hohe Funktionalität mit einer wertigen Optik verbinden. Weitere aus unserer Sicht wesentliche Vorteile sind die hohe Zuverlässigkeit und Lieferfähigkeit der Thermokon-Lösungen sowie die Möglichkeit zur flexiblen Konfiguration der Bedienoberfläche.“ Der Raumregler macht die Steuerung des Innenraumklimas komfortabel. Sein Design mit dem flachen Gehäuse verfügt über einen beleuchteten On-/Off-Schalter und ein großes LCD mit Hintergrundbeleuchtung. Auch für Anwendungen in gehobenem Ambiente ist es damit geeignet. Neben einer intuitiven Bedienung zählt auch die Möglichkeit zur einfachen Integration in die Gebäudeleittechnik zu den Stärken der Lösung. Hierzu ist das Raumbediengerät in verschiedenen Varianten erhältlich: Als Fancoil-Regler mit Heizen/Kühlen oder als reiner Raumregler Heizen/Kühlen, jeweils mit analogen und/oder digitalen Ausgängen zur Ansteuerung des Lüfters und der Heiz- und Kühlventile. Ebenso sind unterschiedliche Busvarianten verfügbar (Modbus / BACnet / KNX).
Parametrierung dank Modbus-Variante

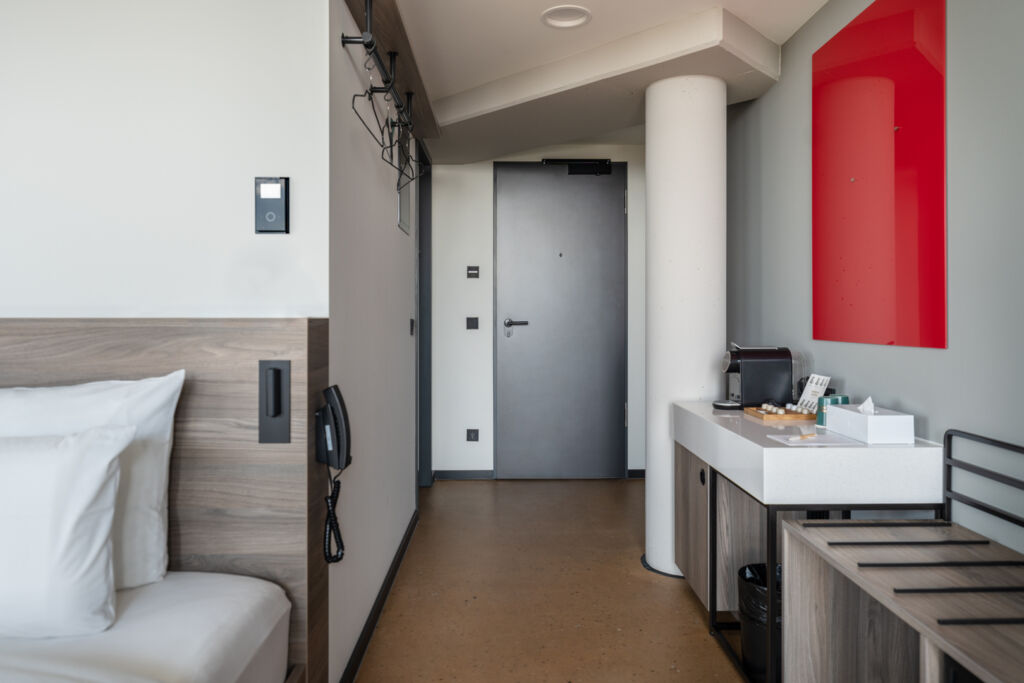

Ergänzend zum Einsatz von Thermokon-Sensorik für die Primäranlagen des Hotels kommen insgesamt 190 der Raumbediengeräte vom Typ Fancoil EC AO2DO RS485 Modbus in schwarz zum Einsatz. Das erlaubte VM-Technik dem Wunsch der Betreiber nach einer möglichst geringen Verkabelung gerecht zu werden. Lediglich die deckenintegrierten Fancoil-Lösungen der FläktGroup sind per Kabel mit dem Raumbediengerät vernetzt. Die Kommunikation erfolgt per Modbus mit den übergeordneten Wago-Controllern vom Typ 750, auf die das Raumbediengerät gemeinsam mit den weiteren Komponenten der Gebäudeautomation von VM-Technik aufgeschaltet wurde. „Eine besondere Herausforderung bei diesem Projekt war, dass das Zusammenspiel zwischen Controller und Joy aus zeitlichen Gründen erst zur Inbetriebnahme entwickelt werden konnte“, schildert Lange. „Die Flexibilität des Raumbediengeräts sowie die Möglichkeit zur schnellen, einfachen Parametrierung haben sich an dieser Stelle sehr bewährt. Lediglich die Modbus-Adresse wurde von uns vorab eingestellt – die weitere Konfiguration erfolgte via Software-Makro und Bus über den Controller.“ Flexibilität bot auch die Möglichkeit zur bedarfsgerechten Konfiguration der Oberfläche durch die Symbole auf dem Touch-Display, die den Zuschnitt auf die individuellen Anforderungen eines Projekts unterstützen.
Energieeffiziente Raumsteuerung
Den Vorgaben der Betreiber entsprechend fand VM-Technik darüber hinaus eine Lösung zur Steigerung der energetischen Effizienz. Hierzu wurden die Raumbediengeräte softwareseitig mit dem Hotelbuchungssystem, einer Lösung von Antcas, gekoppelt. In Abhängigkeit vom aktuellen Belegungsstatus eines Zimmers werden so die unterschiedlichen Betriebsmodi per Bus vorgegeben. Optimiert wird dadurch u.a. die Beheizung der Zimmer: Schon während des Eincheckens wird im Zimmer des jeweiligen Gasts automatisch per Modbus der Zielwert für die Raumtemperatur angehoben. Gleichzeitig hat der Gast jederzeit die Möglichkeit, die Raumsteuerung über Joy seinem Komfortanspruch gemäß zu steuern. André Lange, der auf eine langjährige Zusammenarbeit mit Thermokon zurückblickt, ist mit dem Ergebnis zufrieden: „Die Qualität der Thermokon-Produkte empfinden wir als ebenso überzeugend wie die reibungslosen Abläufe, die uns der Einsatz dieser Lösungen ermöglicht. Sämtlichen Anforderungen der Hotelbetreiber konnten wir damit ebenfalls vollumfänglich entsprechen.“
