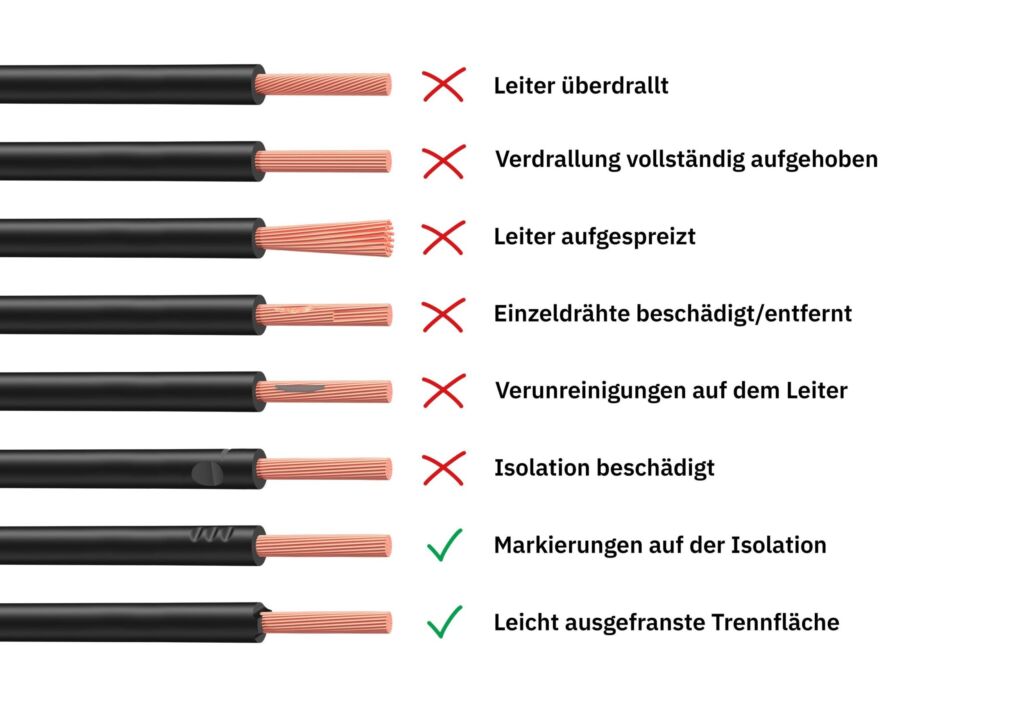

Einfach abisolieren – das ist leichter gesagt als getan. Es gibt eine große Varianz an Leitertypen am Markt und viele davon haben ihre Eigenarten. Der zunehmende Fokus auf Prozesssicherheit und Effizienz stellt hohe Anforderungen an diesen Bearbeitungsschritt. Abisolieren im engeren Sinn ist das Entfernen der Isolation eines elektrischen Leiters auf eine bestimmte Länge. Die Geometrie der Klemmstelle bzw. des Verbinders gibt vor, auf welche Länge die Isolation entfernt werden muss. Darüber hinaus zählt auch das Abmanteln zum Abisolieren. Hierbei wird der äußere Mantel eines mehradrigen Kabels entfernt, um die Einzeladern freizulegen. Für eine sichere elektrische Verbindung ist es wichtig, dass Litzen, Einzeladern oder das Schirmgeflecht nicht beschädigt werden. Ein nach DIN IEC60352-2 einwandfreies Abisolierergebnis stellt die Grafik dar. Je nachdem welches Werkzeug eingesetzt wird, kann das Festklemmen des Leiters zu Druckstellen und dadurch zu einer Verfärbung der Isolation führen. Solange die Isolation nicht beschädigt wird, ist das Abisolierergebnis konform mit DIN IEC60352-2.
Abisolieren: Zweistufiger Prozess
Um die Litzen nicht zu beschädigen, ist das Abisolieren ein zweistufiger Prozess aus Einschneiden und Abreißen der Isolation. Im ersten Schritt wird bis zu einem Abstand von ca. 0,1 bis 0,3mm zu den Litzen in die Isolation eingeschnitten. Im zweiten Schritt wird der nicht eingeschnittene Bereich der Isolation abgerissen und die Isolation entfernt. Typische Fehler beim Abisolieren sind ebenfalls in der Grafik zu sehen. Zum Abisolieren können Handwerkzeuge oder Werkzeugautomaten eingesetzt werden. Handwerkzeuge lassen sich in nicht einstellbare, einstellbare und automatisch einstellbare Werkzeuge unterteilen.
Nicht einstellbare Handwerkzeuge
Nicht einstellbare Werkzeuge wie das Multifunktionswerkzeug Wirefox-MP VDE sind die einfachsten Werkzeuge. Sie zeichnen sich dadurch aus, dass sie meist einen großen Querschnittsbereich abdecken (0,2 bis 10mm²) und unterschiedliche Leiter nacheinander schnell verarbeitet werden können. Für ein einwandfreies Abisolierergebnis ist einiges an Übung notwendig. Durch die fehlende Einstellbarkeit eignen sich diese Werkzeuge nicht, wenn eine hohe Prozesssicherheit gefordert ist.
Einstellbare Handwerkzeuge
Neben der besseren Prozesssicherheit wird für die Anwendung des einstellbaren Werkzeugs wenig Übung benötigt. Zum Abmanteln und zum Abisolieren im Querschnittsbereich >10mm² eignen sich in der Regel Werkzeuge mit rotierender Klinge wie die Wirefox-D 40. Dadurch kann über den gesamten Umfang eine konstante Einschnitttiefe erzielt werden. Bei kleineren Querschnitten werden nicht rotierende Schneiden eingesetzt, wodurch der Reißanteil größer ist. Neben den Werkzeugen mit einem weiten Anwendungsspektrum wie der Wirefox-D 40 gibt es auch Werkzeuge, die für ganz spezielle Anwendungsfälle entwickelt wurden. So sind die Werkzeuge der Wirefox D-CX…-Serie für das mehrstufige Abisolieren von Koaxialkabeln ausgelegt. Je nach verwendetem Steckertyp wird ein Werkzeug mit dem richtigen Messerabstand gewählt, um die geforderten Abisolierlängen zu erzielen. Durch den zeitlichen Aufwand für das Einstellen der Werkzeuge eignen sich diese jedoch nicht für häufige Materialwechsel. Mit führenden Lösungen für Überstrom- und Überspannungsschutz erhöht Mersen die Betriebssicherheit in Industrie und Gebäuden. ‣ weiterlesen
WIR SCHÜTZEN IHRE ANLAGEN
Automatisch einstellbare Handwerkzeuge

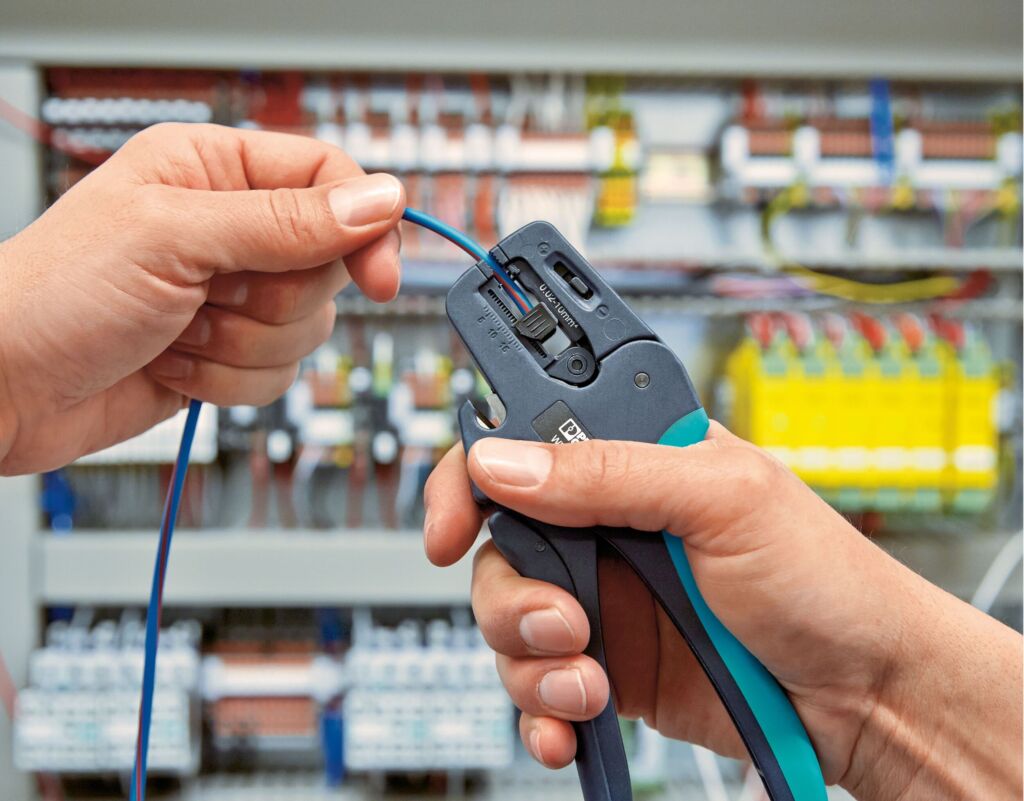

Die automatisch einstellbaren Handwerkzeuge vereinen die Vorteile von nicht einstellbaren und einstellbaren Handwerkzeugen und ermöglichen schnelle Materialwechsel bei hoher Prozesssicherheit. Je nach Anwendungsfall werden unterschiedliche Messergeometrien eingesetzt. Mit dem Flachmesser der Wirefox 10 können z.B. PVC-Leitungen bis 10mm² abisoliert werden. Bei Querschnitten bis 16mm² werden Halbrundmesser eingesetzt, um den Reißanteil und somit die benötigte Kraft zu reduzieren. Mit dem verstellbaren Anschlag können die Abisolierlängen eingestellt werden. Bei harten Isolationsmaterialien wie PTFE oder kurzschlussfesten Leitungen mit weicher Gummiisolation kommen V-Messer zum Einsatz. Die Messer lassen sich werkzeuglos tauschen und ermöglichen eine lange Lebenszeit der Abisolierzange. Auch im Bereich der automatisch einstellbaren Handwerkzeuge gibt es für spezielle Anwendungsfälle ausgelegte Werkzeuge. Dazu zählen das Abmanteln von SAC-Kabeln, AS-Interface-Flachleitungen und das Abisolieren von Flachbandkabeln. Sofern es der Anwendungsfall zulässt, wird der Einsatz von automatisch einstellbaren Werkzeugen empfohlen.
Manuell einstellbare Werkzeugautomaten
Bei steigenden Stückzahlen im Bereich der Serienfertigung und einem großen Anspruch an Qualität stoßen Handwerkzeuge an ihre Grenzen. Dabei ist es egal, wie ergonomisch die Handwerkzeuge gestaltet sind: Es wird zwangsläufig eine Form der Ermüdung auftreten. Hier kommen die Werkzeugautomaten zum Einsatz. Der elektrische Abisolierautomat WF 1000 ist der Einstieg in den Bereich der Werkzeugautomaten. Nachdem der Querschnitt, die Abisolierlänge und die Abzugslänge eingestellt wurden, können in kurzer Zeit viele Leiter ermüdungsfrei verarbeitet werden. Jeder Materialwechsel dauert wie bei manuell einstellbaren Handwerkzeugen eine gewisse Zeit. Die Abisolierparameter werden über Drehknöpfe eingestellt und das Abisolierergebnis wird geprüft. Daher eignet sich der Automat besonders gut für die Verarbeitung gleicher Materialien.
Automatisch einstellbare Werkzeugautomaten

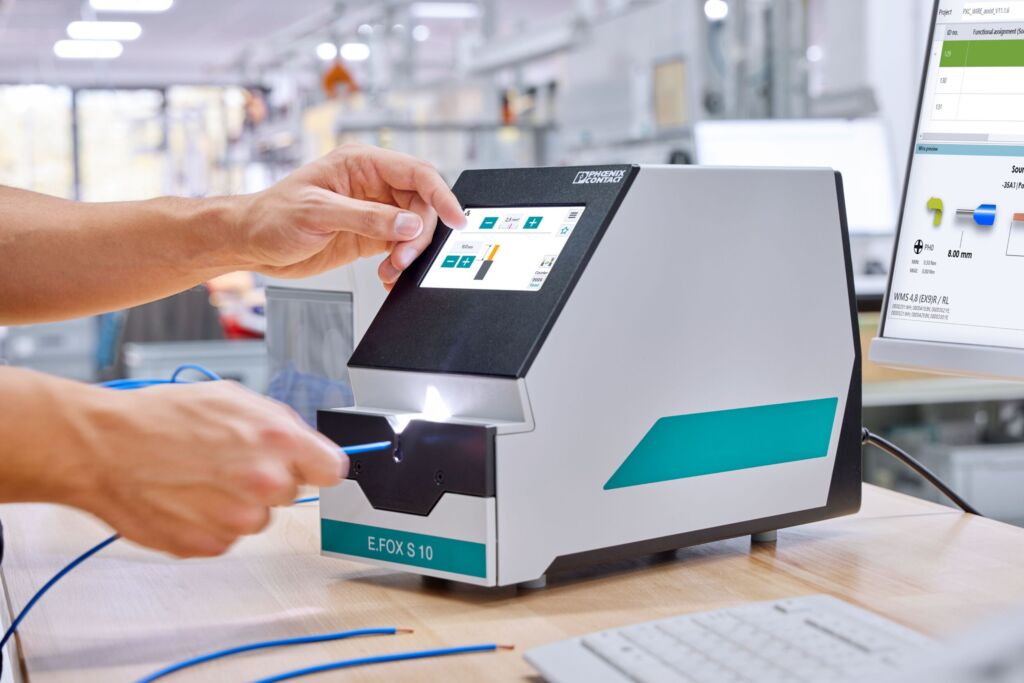

Fordert der Fertigungsprozess oder die Auftragsplanung häufige Materialwechsel bzw. Parameteränderungen, ist der neue Abisolierautomat E.Fox S 10 die richtige Wahl. Die elektrische Verstellung der Abisolierparameter ermöglicht Materialwechsel in kürzester Zeit. Die Bedienung erfolgt schnell und einfach über eine intuitiv gestaltete Benutzeroberfläche mittels Touchdisplay. Durch die Möglichkeit, gewünschte Abisolierparameter als Favoriten zu speichern und diese mittels Barcode-Scanner aufzurufen, kann die Effizienz zusätzlich gesteigert werden. Auch das menschliche Fehlerpotential wird im Vergleich zum Automaten mit manuellen Einstellungen reduziert. Der E.Fox S 10 kann nicht nur als Stand-alone-Gerät genutzt werden, sondern auch über die integrierte Ethernet-Schnittstelle mit der Werkerassistenz-Software Clipx Wire Assist betrieben werden. Hier steht die durchgängige Nutzung von Fertigungsdaten im Vordergrund. Dadurch können auch größere, variantenreiche Aufträge komfortabel und prozesssicher abgearbeitet werden. In Kombination mit weiteren Werkzeugautomaten und Drucksystemen, die ebenfalls über dieselbe Software angesteuert werden, lässt sich ein auf den Anwender abgestimmtes Werkerassistenzsystem zur effizienten Leitervorbereitung zusammenstellen.
Fazit
Die Wahl des richtigen Werkzeugs zum Abisolieren ist abhängig von der jeweiligen Anwendung. Im Bereich der Handwerkzeuge sollte, sofern möglich, eine automatisch einstellende Abisolierzange verwendet werden. Mehr Effizienz und größere Mengen sowie weniger Ermüdung und Fehler lassen sich durch den Einsatz von Werkzeugautomaten erzielen. Ob Handwerkzeug oder Automat: Das Abisolierergebnis regelmäßig zu kontrollieren und entsprechende Einstellungen vorzunehmen, ist ausschlaggebend für eine gleichbleibende Qualität.
Effizienzsteigerung durch Push-X und E.Fox S 10: Die Push-X-Technologie ermöglicht eine werkzeuglose direkte Verdrahtung von starren und flexiblen Leitern mit und ohne Aderendhülse. Dadurch ist die Kombination dieser Anschlusstechnologie mit dem Abisolierautomaten E.Fox S 10 die Basis für eine schnelle und einfache Verdrahtung. Durch die Integration in das Werkerassistenzsystem Clipx Wire Assist wird zusätzliche Effizienz im Bereich der teilautomatisierten Schaltschrankverdrahtung erzielt.
