Dämmung spart zwar Energie ein, stellt die zuverlässige Rohrmontage aber vor ein praktisches Problem: Denn Elektroinstallationsrohre brauchen keinen Halt im Dämmstoff, sondern eine belastbare und sichere Verankerung durch den Aufbau hindurch im tragfähigen Untergrund. Der DHI Dämmstoffhalter von Schnabl Stecktechnik schafft genau diese Basis – für die Rohrbefestigung mit dem EC Euro-Clip oder dem FC Flexi-Clip sowie für elektrische Betriebsmittel, Elektrik und Schalterdosen auf isolierten Decken und Wänden.
Montagepunkt im Untergrund
Mit dem DHI Dämmstoffhalter lassen sich Dämmstoffstärken von 3 bis 30 cm überbrücken; der DHI 35 ist beispielsweise für 25 bis 30 cm ausgelegt und 35 cm lang. Sein Schaft führt durch die Isolierung, der Dübelteil findet Halt im festen Untergrund. Auf der Installationsseite der Dämmung steht damit ein definierter Befestigungspunkt, beispielsweise für die Rohrführung, zur Verfügung.
Die Montage ist auf wenige Handgriffe reduziert: Nach dem 10-mm-Bohrloch im tragfähigen Untergrund wird der DHI per Daumendruck eingeschoben. Beim DHI 35 sorgt der 40mm lange Dübelteil bei einer Mindestsetztiefe von 45mm für Halt im festen Material, die Montagetiefe ist stufenlos. Schellen oder Betriebsmittel lassen sich anschließend mit gewindeformenden Schrauben mit einem Durchmesser von 4 bis 4,5mm befestigen. Da der DHI aus Polyamid besteht, entsteht keine Kältebrücke: Der Kunststoff leitet Wärme deutlich schlechter als Metall und vermeidet so eine direkte metallische Verbindung durch die Dämmung.
Zwei Wege zur Rohrmontage

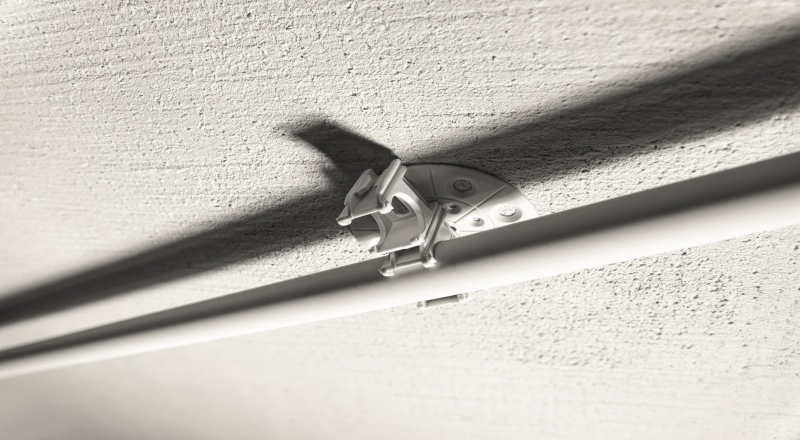

Für die Rohrmontage auf gedämmten Flächen stehen zwei Schnabl-Systemanwendungen im Fokus: die Kombination mit dem EC Euro-Clip sowie die geschlossene Rohrmontage mit dem FC Flexi-Clip. Beide Varianten können mit der ESV Euro-Steckverriegelung gesteckt oder alternativ mittig auf dem DHI verschraubt werden. Für diese Anwendungen gelten Auszugswerte des DHI von über 70 kg beziehungsweise über 700 N.
Für das Elektrohandwerk heißt das: keine arbeitsintensiven Abstandslösungen, keine Befestigung im Dämmstoff, sondern ein effizienter Montageweg per Steck- oder Schraublösung. Dabei bleibt der DHI vielseitig einsetzbar: Auf dem Teller lassen sich neben Rohrclips und Schellen auch Betriebsmittel befestigen, unter anderem Leitungsverlegung, Leuchten, Lichtbänder, Rauchwarnmelder und Schalterdosen.
Jetzt Gratis-Muster anfordern und den DHI Dämmstoffhalter mit EC oder FC direkt an der gedämmten Decke oder Wand testen:
