Schritt 3: Berechnung und Ergebnisse

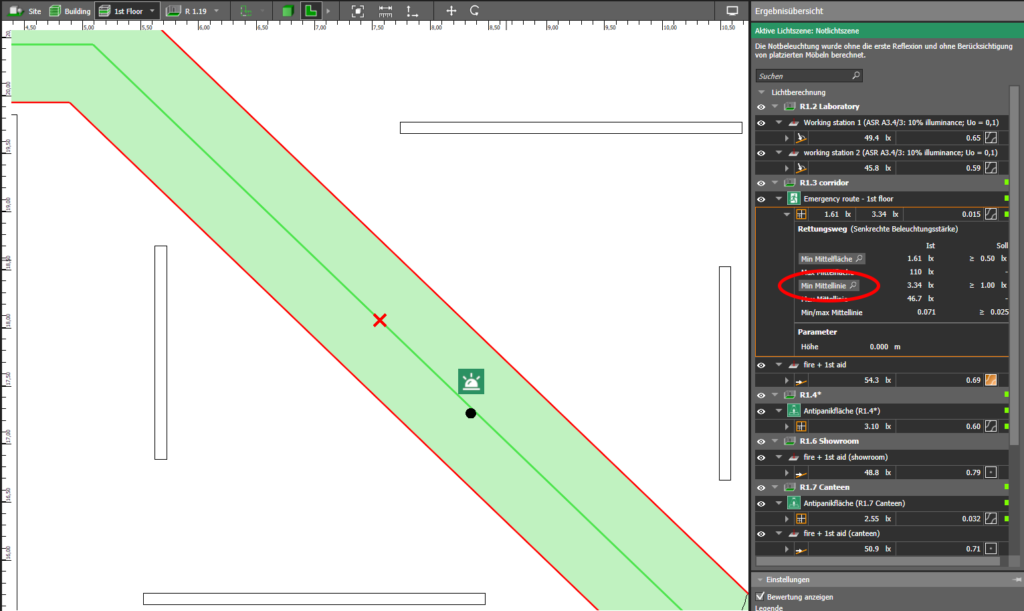

Ein wesentlicher Teil der Planung ist die normgerechte Berechnung. Dialux berücksichtigt über spezielle Einstellungen diese Anforderungen. Einstellbar sind z.B. die Berücksichtigung der ersten Reflexion oder die Berechnung von Möbeln. In der Standardeinstellung werden keine Möbel sowie auch keine Reflexionen von Raumoberflächen mitberechnet. Ein weiteres Feature sind die Berechnungseinstellungen. Unter Berechnung im oberen Menü sind alle -Lichtszenen oder nur die aktive, also ausgewählte Lichtszene berechenbar. Dies spart Zeit bei der Optimierung. Ist die Berechnung abgeschlossen, öffnet sich die Ergebnisübersicht automatisch auf der rechten Seite. Die planende Person überprüft hier alle Ergebnisse. Liefert ein Ergebnis noch nicht die geforderten Werte? Kein Problem: Durch die Lupe springt die CAD automatisch an die betroffene Stelle mit dem unterschrittenen Wert und markiert dies mit einem roten Kreuz. Das Suchen von Minimalwerten entfällt.
Schritt 4: Dokumentation
Im Modus ‚Dokumentation‘ ist ein Export der Standard-Lichtplanung, als auch der gesamten Notbeleuchtungsplanung möglich. Darunter fallen alle Berechnungsergebnisse für den normativen Nachweis, Notleuchtendatenblätter, Leuchtenlisten und ein Leuchtenlageplan. Planende können Projektbeschreibungen, wichtige Text- und Bildinformationen hinzufügen und die Dokumentation anschließend drucken oder auch als PDF speichern. Ebenso kann der Leuchtenlageplan als DWG-Datei exportiert werden. Erleben Sie Licht in neuer, farbiger Vielfalt. Mit dem DALI Gateway Colour für KNX steuern Sie DALI-Leuchten zentral und flexibel, individuell und vielseitig, um das Wohlbefinden gezielt zu steigern und eine besondere Atmosphäre zu schaffen. ‣ weiterlesen
Intelligentes Lichtmanagement.
Fazit
Dialux bietet seit Version 10 Funktionen für eine schnelle und effiziente Notbeleuchtungsplanung. Planende können so die Notberechnungsflächen einfach positionieren, Notleuchten (Leuchten aus der Allgemeinbeleuchtung oder eigenständige Sicherheitsleuchten) einfach konfigurieren und Notleuchtenpositionen durch Falschfarbenvorschau in Echtzeit schnell optimieren. Außerdem können Notleuchten für Antipanikflächen automatisch positioniert, Ergebnisse während der Planung detailliert eingesehen sowie am Ende des Prozess eine Dokumentation zusammengestellt werden.
