Mit einem breiten Spektrum von Neu- und Weiterentwicklungen in den Bereichen Modellierung von Gebäudetechnik, Datenzugriff und Kollaboration ermöglicht die Version 19 der Projektierungssoftware DDScad jetzt eine einfachere und effizientere TGA-Planung. Die Neuausgabe des gewerkeübergreifend einsetzbaren Planungswerkzeugs bietet u.a. zeitsparende Funktionen für die Arbeit mit Verlegesystemen und Stromkreislisten, mehr Übersicht bei der Elektrodokumentation sowie erweiterte Analysemöglichkeiten für Gebäudesysteme und -modelle. Darüber hinaus führt Graphisoft in einem ersten Schritt eine neue Produktdatentechnologie ein, mit deren herstellerspezifischer Datenbank und erweiterten Open-BIM-Funktionalitäten das Fachhandwerk sowie planende Projekte flexibler umgesetzt werden können.
leichter analysieren. – Bild: Graphisoft Building Systems GmbH
Einfacher und präziser modellieren
DDScad 19 beschleunigt und erleichtert die Prozesse für die Installationsplanung und bringt so schneller ans Projektziel. Stromkreise und Bauteile können jetzt per Drag&Drop verschoben werden – z.B. aus der Stromkreisliste direkt in die Montageposition im Schaltschrank. Intuitive Bedienvorgänge gibt es auch bei der Konstruktion von Verlegesystemen. Leitungen können ab sofort mit wenigen Klicks aus Kabelbahnen oder -kanälen herausgeführt, an ein Objekt angeschlossen und wieder in diese zurückgeführt werden. Zudem lassen sich Kabel gemeinsam mit Sammelhaltern verlegen, wobei die Auslastung der Halterungen jederzeit eingesehen werden kann. Ebenfalls neu ist die Möglichkeit, Verteiler über parallele Stromeinspeisungen zu versorgen – eine wichtige Funktion etwa für die Einspeisung von Photovoltaikanlagen oder die Systemplanung in sensiblen Gebäudetypen wie Krankenhäusern oder Industriebauten. Um Hochgeschwindigkeitsübertragungsraten bei VR/AR, Dateidownloads und Cloud-Diensten zu gewährleisten, bedarf es verbesserter Heimnetzwerke – die neue Fiber-to-the-Room-(FTTR)-Lösung von Huawei kann hierbei helfen. ‣ weiterlesen
10Gb/s dank Glasfaser in jedem Raum
herstellerspezifische Artikeldatenbank. – Bild: Graphisoft Building Systems GmbH
Mehr auf einen Blick erfassen

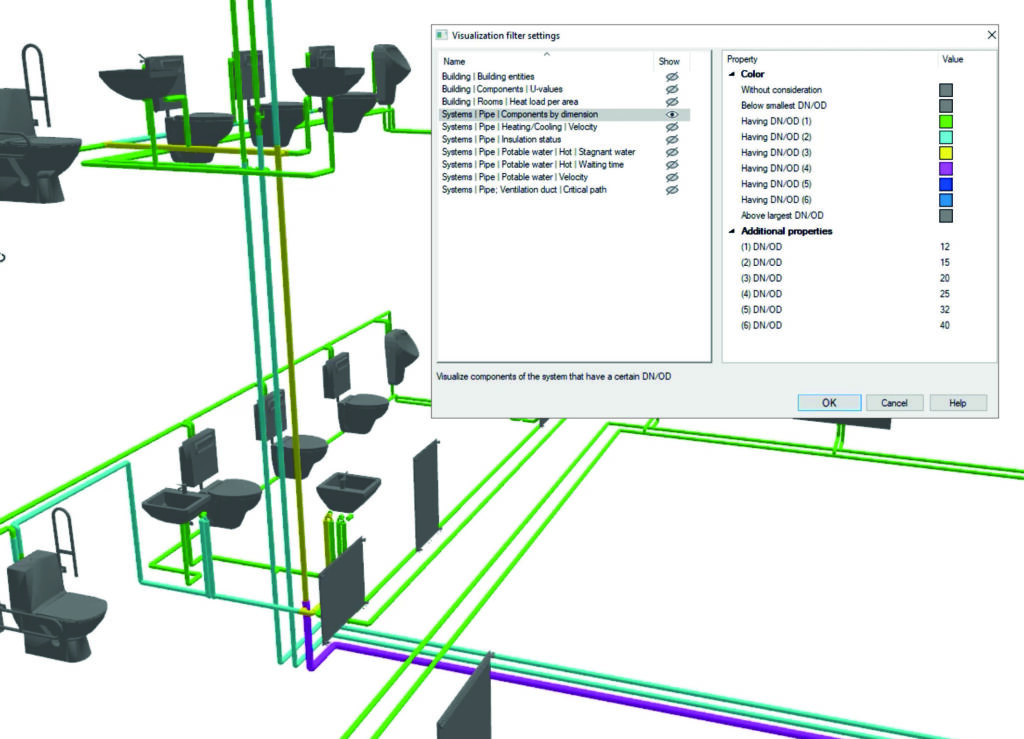

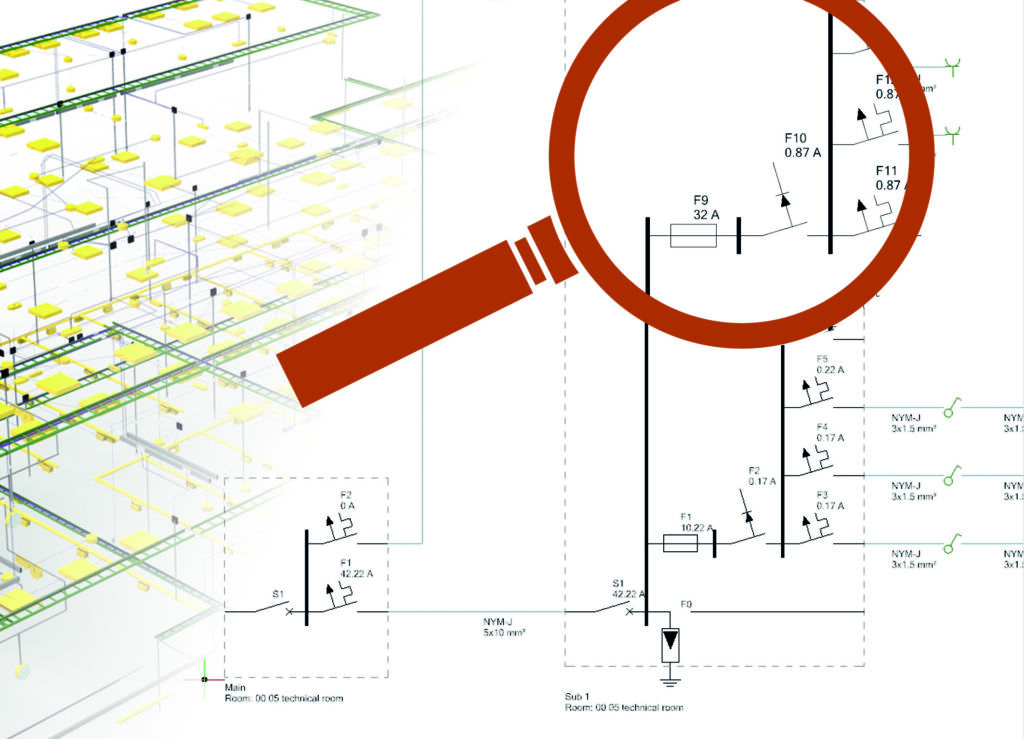

Mit der aktuellen Softwareversion lassen sich TGA-Planungsentwürfe und -Modelle schnell überschauen und analysieren. Anwendende erhalten detaillierte Informationen auf einen Blick und können diese für Präsentations- oder Kontrollzwecke nutzen. Mit neuen Visualisierungsfiltern für die 3D-Ansicht lassen sich die unterschiedlichen Dimensionen eines Rohrnetzes sowie die Kapazität von Kabelwegen anschaulich darstellen und zielgerichtet untersuchen. Bei der Kühllastberechnung stellen eine erweiterte Ergebnisanzeige und praktische Raumtextvorlagen die Kalkulationsergebnisse gemäß VDI 2078 oder ASHRAE jetzt noch detaillierter dar. Ein neuer Übersichtsschaltplan für die Elektrodokumentation bildet alle Haupt- und Unterverteiler, ihre Verbindungen zueinander und die Struktur des Energieversorgungssystems übersichtlich ab.
Nahtlos zusammenarbeiten

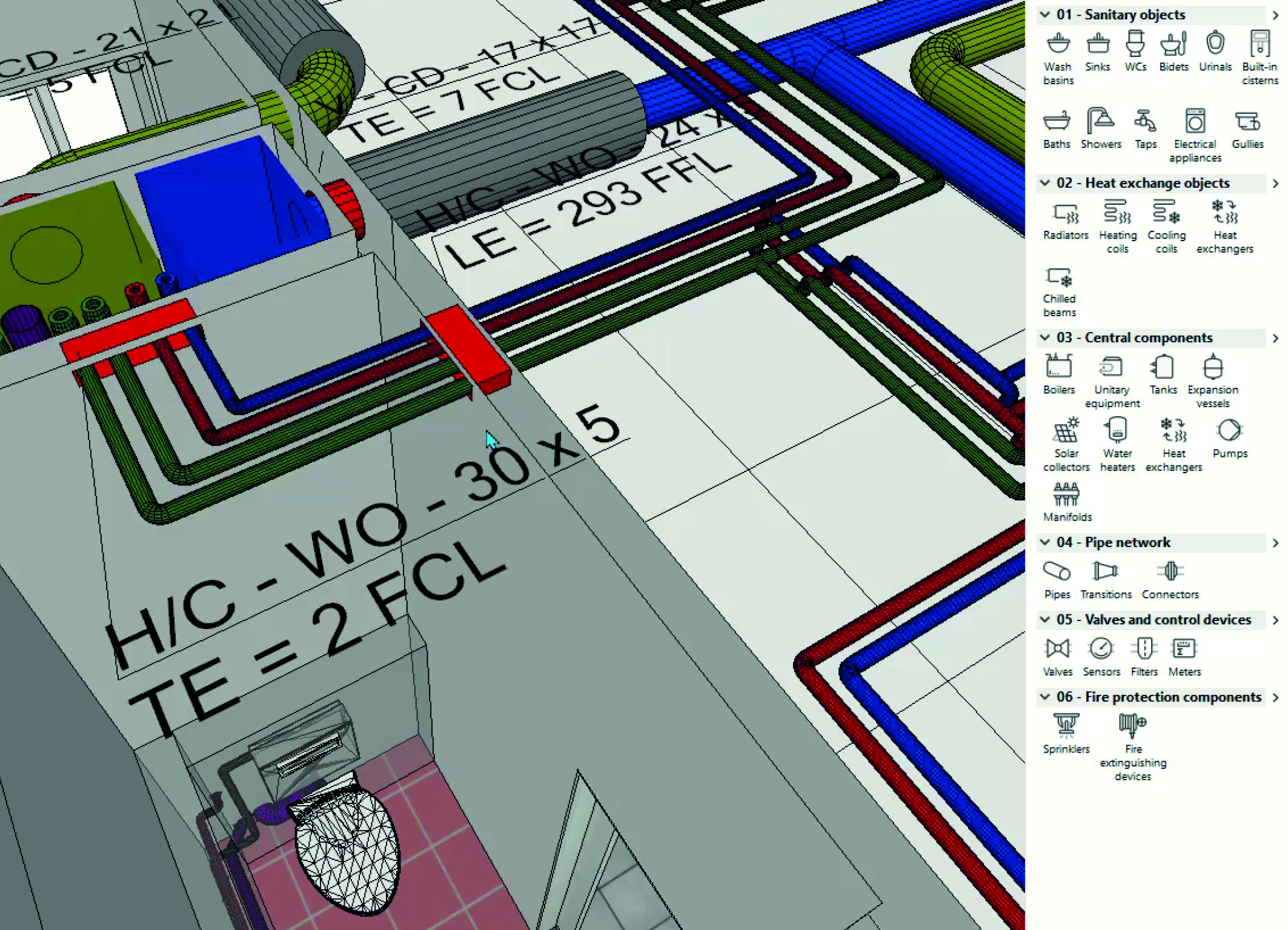

Die neue Produktdatentechnologie vereint eine modifizierte, auf den Einsatz in Open-BIM-Projekten abgestimmte Benutzeroberfläche mit einer neu entwickelten Artikeldatenbank. Diese beinhaltet eine Vielzahl herstellerspezifischer Produktdaten mit detaillierten Bauteilinformationen. Die Parameter und Geometrien der Objekte können nach dem offenen IFC-Standard mit Informationen angereichert werden; nützliche Filterfunktionen sorgen für eine schnelle und punktgenaue Produktauswahl. Die Datentechnologie, die sich derzeit noch in einem experimentellen Stadium befindet, soll den reibungslosen Datenaustausch zwischen den BIM-Projektbeteiligten zusätzlich fördern.
