Die Cabinet AR App setzt als Teil der E-CAD-Lösung von WSCAD neue Maßstäbe für Montageabteilungen, Anlagenbauer, Facility-Manager sowie Instandhaltungs- und Wartungsfirmen in der Elektrotechnik-Dokumentation. Sie ermöglicht eine effiziente Fehlersuche vor Ort sowie einen schnellen und kompetenten Bauteiltausch. Das Ergebnis sind zuverlässige, schnelle Wartungs- und Reparaturarbeiten und mehr Servicequalität. Anwender haben mit der App ständig sowie von überall aus Zugriff auf die digitalen Verdrahtungslisten, auf alle elektrotechnischen Pläne, auf die 3D-Ansichten von Komponenten und Bauteilen sowie auf Artikeldaten und Herstellerdatenblätter – alles ohne lästigen Papierkram und immer auf dem aktuellen Stand der Technik. Egal, ob Unterlagen veraltet oder unter Umständen gar nicht mehr vorhanden sind – in der App ist die gesamte digitale Dokumentation nur ein paar Klicks entfernt. Dank der neuen Redlining-Funktion haben nun auch digitale Zwillinge die Chance, tatsächlich der Realität zu entsprechen. Jede Änderung wird vor Ort in digitaler Form vorgenommen und revisionssicher dokumentiert.
Metadaten auf einen Scan

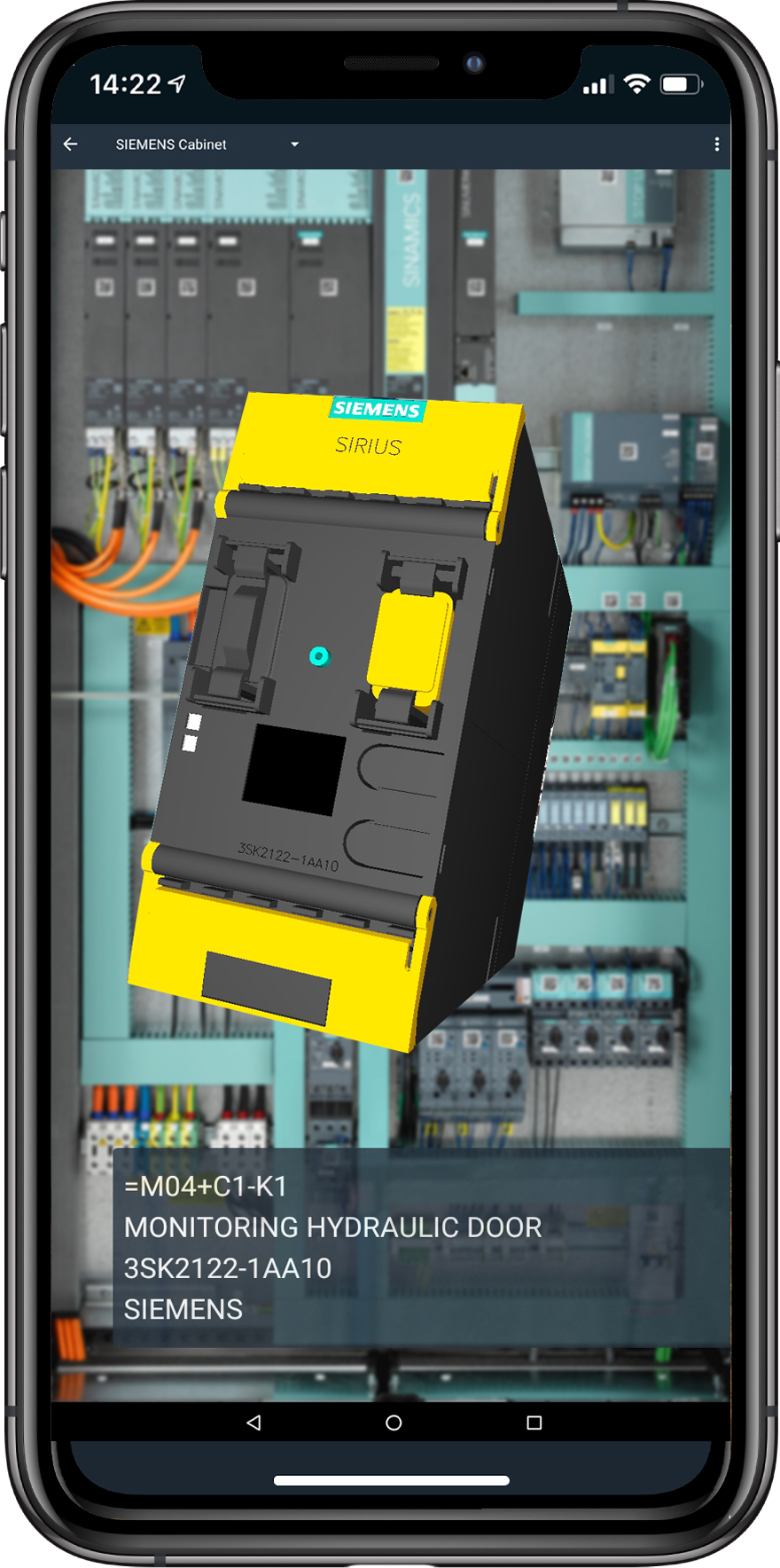

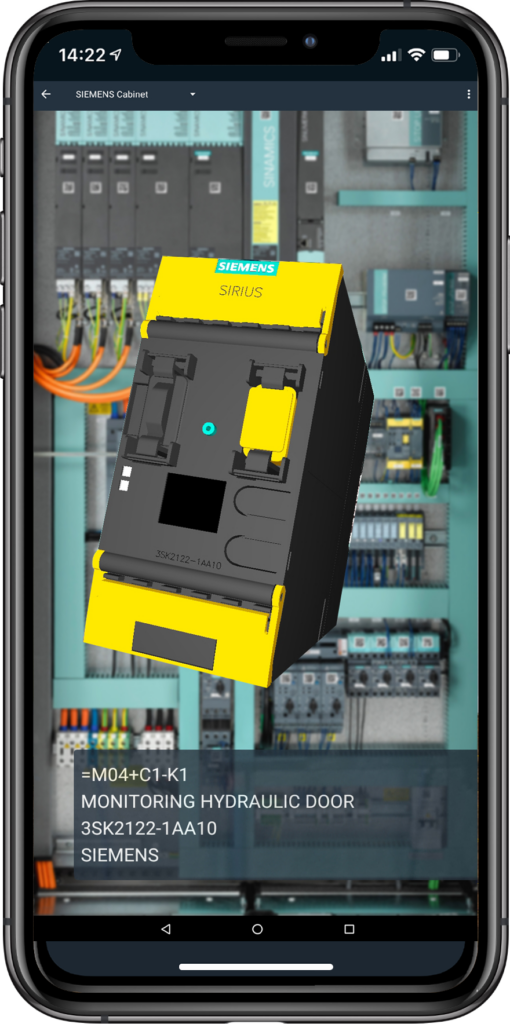

Feldgeräte und Bauteile im Schaltschrank lassen sich mit der App einfach per Smartphone oder Tablet scannen. Dann haben Anwender Zugriff auf alle Metadaten, wie Referenzkennzeichen (BMK), Funktionstexte, Artikelnummer oder Originaldatenblätter der Hersteller. Schnell ist so auch die jeweilige Position in den elektrotechnischen Plänen gefunden – egal, ob im Schaltschrank, Schaltplan oder Installationsplan. Zudem ist es möglich 3D-Ansichten der Bauteile zu laden, zu drehen, zu vergrößer oder zu verkleinern. Ohne ein Bauteil auszubauen lässt sich zum Beispiel schnell erkennen, welche Klemmen sich an welcher Stelle befinden. Mithilfe der Message-Funktion können Ersatzteile angefordert werden. In der E-CAD-Artikeldatenbank wscaduniverse.com kann man bei Bedarf auch schnell ein Alternativprodukt finden. Erleben Sie Licht in neuer, farbiger Vielfalt. Mit dem DALI Gateway Colour für KNX steuern Sie DALI-Leuchten zentral und flexibel, individuell und vielseitig, um das Wohlbefinden gezielt zu steigern und eine besondere Atmosphäre zu schaffen. ‣ weiterlesen
Intelligentes Lichtmanagement.
Online digital ändern und kommentieren

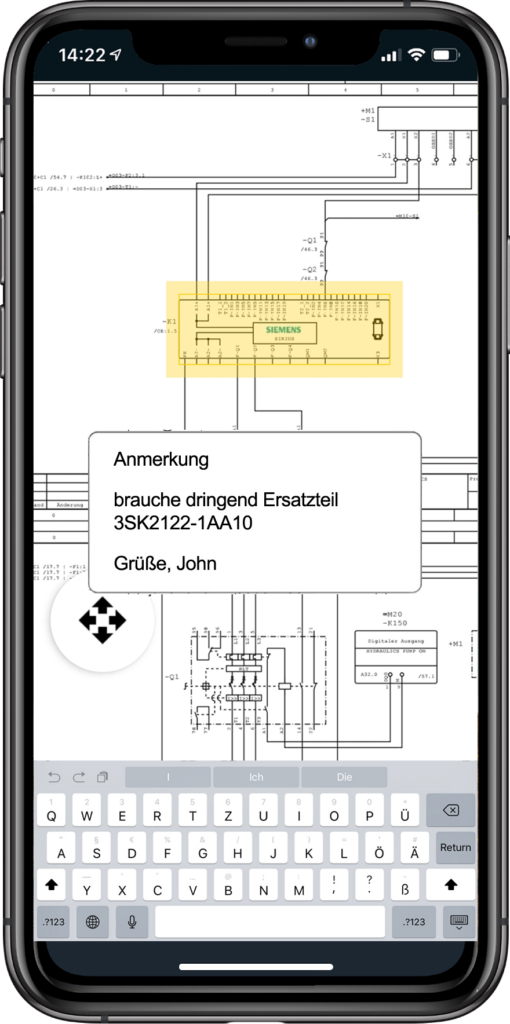

Ganz neu ist die innovative Redlining-Funktion mit PDF-Export. Der Begriff Redlining stammt ursprünglich aus der Druck- und Verlagsbranche. Damit werden Änderungen an technischen Zeichnungen, Plänen, Verträgen oder anderen Dokumenten markiert und für alle Beteiligten sofort erkennbar hervorgehoben. Genau dies ist jetzt mit der Cabinet AR App in den elektrotechnischen Unterlagen möglich. Änderungen und Kommentare können vor Ort vorgenommen werden und stehen sofort allen Beteiligten inklusive den Konstruktionsabteilungen zur Verfügung. Dies vereinfacht die Kommunikation, schafft Transparenz und stellt die Nachvollziehbarkeit sicher.
Die Cabinet AR App unterstützt zudem das Verdrahten von Verbindungen. Sie zeigt, welche Verbindung als nächstes von wo nach wo verdrahtet werden soll, markiert und speichert bereits verdrahtete Verbindungen und bietet jederzeit eine Übersicht über den aktuellen Stand. Sie gibt Informationen zu Drahtfarbe und Querschnitt. Das herkömmliche Abhaken oder Hervorheben auf ausgedruckten und übergroßen Papierplänen entfällt. Die App ist Bestandteil der WSCAD Lösung und kann kostenlos aus dem Apple App Store und Google Play geladen werden. Um die volle Funktionalität der Cabinet AR App zu nutzen, sind alle Bauteile und Komponenten mit einem QR-Code zu versehen, der über die Etikettenausgabe der WSCAD Electrical-Engineering-Software erstellt und auf die Komponenten aufgeklebt wird. Die elektrotechnische Dokumentation wird in einem Cloud-Speicher abgelegt. Mit der Software von WSCAD arbeiten weltweit über 40.000 Anwender. Zur Verfügung stehen die sechs Disziplinen Elektrotechnik, Schaltschrankbau, Verfahrens- und Fluidtechnik, Gebäudeautomation und Elektroinstallation – alles auf einer Plattform und mit zentraler Datenbank. Komponenten und Daten müssen nur einmal erfasst werden. Die Software bietet viele Mechanismen, um wiederkehrende Aufgaben in der elektrotechnischen Konstruktion zu automatisieren, was die Planungs- und Konstruktionszeiten erheblich verkürzt und die Qualität der Arbeitsergebnisse erhöht. Moderne Apps sind Bestandteil der Software und gestalten Montage, Inbetriebnahme, Service und Instandhaltung sowie das Scannen von Räumen effizienter. Durch umfangreiche Schnittstellen zu PLM-/ERP-Systemen, Anwendungen anderer Automationsausrüster und zu Fertigungszentren für die Herstellung von Schaltschränken lässt sie sich optimal in die IT-Landschaft von Unternehmen integrieren. Die modular aufgebaute WSCAD Software unterstützt das Engineering mit vielen Funktionen für eine normgerechte Dokumentation. Moderne 3D-Technik und Augmented Reality ermöglicht das interaktive Arbeiten im Schaltschrankbau, der Installationstechnik und der Gebäudeautomation. So werden mithilfe der Building AR App Räume erfasst und in Grundrisse für die Gebäudeplanung sowie die Elektroinstallation gewandelt. Servicetechniker können mit der Cabinet AR App einzelne Schaltschrank-Komponenten scannen und erhalten umgehend Informationen zum Bauteil sowie dessen Position in den elektrischen Plänen. Mit der Einführung von Redlining mit PDF-Export lassen sich Änderungen vor Ort sofort in digitaler Form dokumentieren und teilen, was den gesamten Workflow optimiert und die Qualität der technischen Dokumentation verbessert. Digitale Zwillinge bilden so stets die tatsächliche Realität ab.
